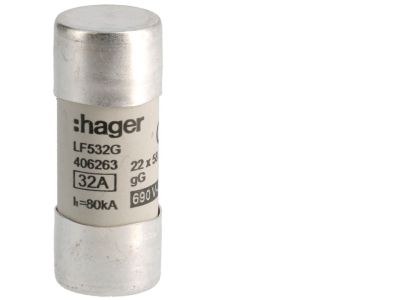

Wkładka bezpiecznikowa cylindryczna CH-22 22x58mm gG 32A 500VAC | LF532G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-22 o wymiarach 22x58 mm to profesjonalne rozwiązanie marki HAGER, zaprojektowane z myślą o wymagających systemach energetyki zawodowej oraz zaawansowanych instalacjach przemysłowych. Produkt charakteryzuje się prądem znamionowym wynoszącym 32A oraz napięciem znamionowym 500V AC, co pozwala na skuteczne zabezpieczanie obwodów przed skutkami przeciążeń i zwarć. Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka zapewnia pełnozakresową zdolność wyłączania, chroniąc zarówno kable, jak i urządzenia odbiorcze.

• Wymiary standardowe: Gabaryt 22x58 mm gwarantuje kompatybilność z większością rozłączników i podstaw bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność zwarciowa: Przystosowana do pracy w obwodach o wysokiej energii, minimalizując ryzyko uszkodzenia infrastruktury.
• Wskaźnik zadziałania: Wyposażona w precyzyjny wskaźnik na płycie czołowej porcelanowego korpusu, co umożliwia błyskawiczną diagnostykę stanu bezpiecznika przez okienka kontrolne w rozłącznikach.
• Trwałość materiałowa: Korpus wykonany z wysokiej jakości porcelany zapewnia doskonałą izolację elektryczną i odporność na wysokie temperatury powstające podczas łuku elektrycznego.

Zgodność z Normami

Wkładka bezpiecznikowa HAGER LF532G została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC 60269, co potwierdza jej niezawodność w zakresie parametrów czasowo-prądowych oraz zdolności wyłączania. Dzięki certyfikacji produkt może być bezpiecznie stosowany w projektach wymagających najwyższego stopnia ochrony i zgodności z dokumentacją techniczną w całej Unii Europejskiej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz w automatyce przemysłowej. Jest idealnym wyborem do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i oddziałowych.
• Ochrony silników elektrycznych i układów sterowania (przy odpowiednim doborze prądu znamionowego).
• Zastosowań w energetyce zawodowej, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.
• Montażu w rozłącznikach bezpiecznikowych wyposażonych w okienka kontrolne, dzięki zastosowaniu kombinowanego wskaźnika zadziałania.

Wskazówki Montażowe

Podczas instalacji wkładki CH-22 32A należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Weryfikacja parametrów: Przed montażem upewnij się, że prąd znamionowy 32A oraz charakterystyka gG są odpowiednie dla chronionego obwodu.
• Montaż w aparacie: Wkładkę należy umieścić w dedykowanym rozłączniku bezpiecznikowym lub podstawie bezpiecznikowej o rozmiarze 22x58 mm.
• Orientacja wskaźnika: W przypadku stosowania rozłączników z okienkiem, upewnij się, że wskaźnik zadziałania na porcelanowym korpusie jest skierowany w stronę wizjera, co ułatwi późniejszą eksploatację.
• Bezpieczeństwo: Wymianę wkładki należy przeprowadzać przy użyciu odpowiedniego sprzętu ochronnego i po upewnieniu się, że obwód jest odłączony (chyba że konstrukcja rozłącznika pozwala na bezpieczną wymianę pod napięciem).

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Tak, charakterystyka gG jest charakterystyką ogólną i może być stosowana do ochrony silników, jednak należy pamiętać o uwzględnieniu prądów rozruchowych, aby uniknąć niepożądanego zadziałania bezpiecznika.

2. Co oznacza wymiar 22x58 mm?
Są to wymiary fizyczne wkładki: średnica wynosi 22 mm, a długość całkowita 58 mm. Jest to jeden ze standardowych rozmiarów wkładek cylindrycznych stosowanych w przemyśle.

3. Czy wskaźnik zadziałania jest widoczny po zamknięciu rozłącznika?
Tak, wkładka HAGER LF532G posiada wskaźnik na płycie czołowej, który został zaprojektowany specjalnie do współpracy z rozłącznikami posiadającymi okienka kontrolne, co pozwala na inspekcję bez otwierania aparatu.
