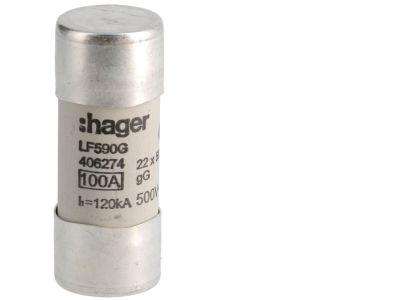

Wkładka bezpiecznikowa cylindryczna CH-22 22x58mm gG 100A 500VAC | LF590G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-22 o wymiarach 22x58 mm to zaawansowany element zabezpieczający, zaprojektowany przez renomowaną firmę HAGER z myślą o wymagających systemach energetyki zawodowej oraz różnorodnych gałęziach przemysłu. Produkt charakteryzuje się charakterystyką zwłoczną gG (ogólnego przeznaczenia), co pozwala na skuteczną ochronę kabli, przewodów oraz urządzeń przed skutkami przeciążeń i zwarć. Prąd znamionowy wynoszący 100 A przy napięciu znamionowym 500 V AC sprawia, że jest to rozwiązanie idealne do obwodów o dużym obciążeniu.

• Wysoka zdolność wyłączania: Zapewnia bezpieczne przerwanie obwodu w warunkach ekstremalnych prądów zwarciowych.
• Solidna konstrukcja: Porcelanowy korpus wkładki gwarantuje doskonałą izolację elektryczną oraz wysoką odporność termiczną.
• Wskaźnik zadziałania: Wyposażenie w górny wskaźnik zadziałania umożliwia szybką identyfikację przepalonego bezpiecznika w podstawach bezpiecznikowych pozbawionych osłon.
• Uniwersalność: Standardowy rozmiar 22x58 mm zapewnia kompatybilność z szeroką gamą aparatury modułowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi bezpieczników niskiego napięcia. Spełnienie tych standardów gwarantuje pełne bezpieczeństwo użytkowania w instalacjach przemysłowych oraz powtarzalność parametrów technicznych. Wkładka CH-22 marki HAGER przechodzi rygorystyczne testy jakościowe, co potwierdza jej niezawodność w krytycznych punktach rozdziału energii elektrycznej.

Zastosowanie

Wkładki bezpiecznikowe typu CH-22 gG 100A znajdują szerokie zastosowanie w sektorze B2B, w tym:

• Energetyka zawodowa: Zabezpieczanie głównych linii zasilających oraz rozdzielnic niskiego napięcia.
• Przemysł ciężki: Ochrona silników elektrycznych, transformatorów oraz zaawansowanych układów sterowania.
• Infrastruktura budynkowa: Zabezpieczenie pionów zasilających w obiektach komercyjnych i biurowych.
• Rozłączniki bezpiecznikowe: Dzięki precyzyjnemu wykonaniu, wkładki te doskonale współpracują z rozłącznikami wyposażonymi w okienka kontrolne, umożliwiając łatwą inspekcję stanu technicznego bez konieczności demontażu osłon.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej CH-22 należy przestrzegać następujących zasad:

• Dobór osprzętu: Należy upewnić się, że podstawa bezpiecznikowa lub rozłącznik są przystosowane do rozmiaru 22x58 mm oraz prądu znamionowego 100 A.
• Stan styków: Przed montażem należy sprawdzić czystość styków w podstawie; zanieczyszczenia mogą prowadzić do wzrostu rezystancji przejścia i przegrzewania się elementu.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy odłączonym napięciu, przy użyciu odpowiednich narzędzi izolowanych lub uchwytów bezpiecznikowych, zgodnie z zasadami BHP.
• Weryfikacja wskaźnika: Po montażu należy upewnić się, że wskaźnik zadziałania jest skierowany w stronę umożliwiającą jego łatwą obserwację przez okienko kontrolne rozłącznika.

FAQ

• Czy wkładka o charakterystyce gG może być stosowana do ochrony silników? Tak, charakterystyka gG jest charakterystyką ogólną, która przy odpowiednim doborze prądu znamionowego skutecznie chroni kable zasilające silniki, jednak w przypadku bardzo ciężkich rozruchów warto rozważyć charakterystykę aM.
• Co oznacza wymiar 22x58 mm? Są to znormalizowane wymiary zewnętrzne wkładki (średnica 22 mm, długość 58 mm), które określają kompatybilność z gniazdami bezpiecznikowymi.
• Czy wskaźnik zadziałania jest widoczny w zamkniętych rozłącznikach? Tak, wkładki HAGER z tej serii posiadają wskaźniki umieszczone w sposób umożliwiający ich widoczność przez specjalne okienka kontrolne w nowoczesnych rozłącznikach bezpiecznikowych.
