Wkładka bezpiecznikowa cylindryczna CH-22 22x58mm aM 125A 400VAC | LF599M Hager

Opis i Kluczowe Cechy

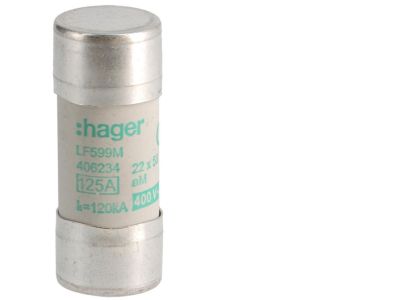

Wkładka bezpiecznikowa cylindryczna CH-22 (symbol LF599M) o wymiarach 22x58 mm, prądzie znamionowym 125 A i napięciu 400 V AC, przeznaczona do zabezpieczania obwodów silnikowych (charakterystyka aM). Dzięki standardowym rozmiarom pasuje do szerokiej gamy podstaw i rozłączników bezpiecznikowych stosowanych w energetyce zawodowej i przemyśle.

• Charakterystyka aM: Zapewnia ochronę zwarciową obwodów silnikowych, jednocześnie przenosząc prądy rozruchowe bez wybijania – zapobiega niepotrzebnym przerwom w pracy.
• Prąd znamionowy 125 A: Pozwala na bezpieczne zabezpieczenie silników o dużym poborze prądu, umożliwiając selektywną koordynację w rozdzielnicach przemysłowych.
• Napięcie znamionowe 400 V AC: Przystosowana do standardowych sieci niskiego napięcia, powszechnie stosowanych w zakładach przemysłowych i energetyce.
• Wymiary 22x58 mm: Kompatybilna z popularnymi podstawami bezpiecznikowymi i rozłącznikami dla wkładek cylindrycznych – ułatwia wymianę w istniejących instalacjach.
• Konstrukcja cylindryczna: Zapewnia pewny styk w podstawie oraz wytrzymałość mechaniczną podczas montażu i eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa LF599M spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Przeznaczona do stosowania w instalacjach wykonanych zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Charakterystyka aM sprawia, że wkładka LF599M jest przeznaczona przede wszystkim do zabezpieczania obwodów silnikowych w przemyśle i energetyce zawodowej. Znajduje zastosowanie w:

• Ochronie zwarciowej silników elektrycznych w maszynach, pompach, wentylatorach – przenosi prądy rozruchowe bez zbędnego wybijania.
• Zabezpieczeniu obwodów odbiorników o wysokim poborze prądu w rozdzielnicach głównych i przemysłowych.
• Współpracy z podstawami bezpiecznikowymi (np. serii CH) oraz rozłącznikami bezpiecznikowymi w szafach sterowniczych.
• Instalacjach wymagających selektywnej koordynacji przy zwarciu – charakterystyka aM ułatwia dobór z przekaźnikami termicznymi.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie personel z uprawnieniami SEP. Przed pracami bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Wkładkę wkładaj do dedykowanej podstawy bezpiecznikowej zgodnej z wymiarami 22x58 mm. Dobierz przekrój przewodów oraz podstawę do prądu znamionowego 125 A. W przypadku stosowania w rozłączniku bezpiecznikowym przestrzegaj momentu dokręcania podanego w dokumentacji producenta.

FAQ

• Jaką charakterystykę ma ta wkładka? Posiada charakterystykę aM (zwłoczną do zabezpieczania silników), która umożliwia przenoszenie prądu rozruchowego bez wybijania, jednocześnie zapewniając ochronę przed zwarciem.
• Czy mogę ją stosować do ochrony przewodów? Wkładka aM jest dedykowana głównie do obwodów silnikowych. Do ochrony przewodów i kabli zaleca się charakterystykę gG (zwłoczną ogólnego przeznaczenia).
• Jaki jest stopień ochrony wkładki? Sama wkładka bezpiecznikowa nie ma określonego stopnia IP – poziom ochrony zależy od zastosowanej podstawy lub rozłącznika oraz osłon w rozdzielnicy.
