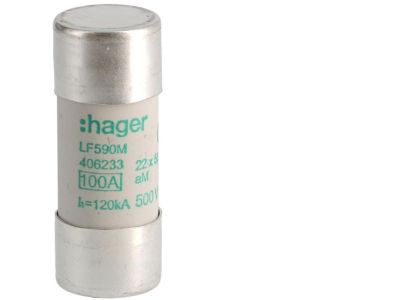

Wkładka bezpiecznikowa cylindryczna CH-22 22x58mm aM 100A 500VAC | LF590M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-22 LF590M o wymiarach 22x58 mm, prądzie znamionowym 100 A i napięciu 500 V AC. Charakterystyka aM (średnie czasowe) zapewnia selektywną ochronę przeciwzwarciową w obwodach o dużych prądach rozruchowych. Produkt przeznaczony do montażu w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 500 V AC: Przystosowana do instalacji przemysłowych o podwyższonym napięciu, zapewnia niezawodne wyłączenie przy zwarciu.
• Charakterystyka aM: Odporna na prądy rozruchowe silników, jednocześnie szybko reagująca na zwarcia – chroni odbiorniki przed uszkodzeniem.
• Wymiary cylindryczne 22x58 mm: Uniwersalny format zgodny z wieloma podstawami bezpiecznikowymi, upraszcza wymianę i dobór.
• Wkładka CH-22 (symbol LF590M): Sprawdzony komponent do rozdzielnic i szaf sterowniczych w środowisku przemysłowym.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Szczegółowe numery norm nie zostały podane przez producenta – zalecamy stosowanie zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną rozdzielnicy.

Zastosowanie

Wkładka bezpiecznikowa cylindryczna CH-22 LF590M dedykowana jest do zabezpieczania obwodów przed skutkami zwarć oraz przeciążeń (w połączeniu z wyłącznikiem termicznym). Stosowana w instalacjach wymagających wysokiej niezawodności i selektywności.

• Zabezpieczanie obwodów silnikowych w maszynach produkcyjnych i pompach.
• Ochrona transformatorów i zasilaczy impulsowych przed zwarciem.
• W rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i komercyjnych.
• W układach sterowania i automatyki budynkowej jako zabezpieczenie odbiorników o dużym poborze prądu.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i odizoluj obwód. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej przystosowanej do prądu 100 A i napięcia 500 V AC. Moment dokręcania zacisków oraz przekrój przewodów przyłączeniowych dobierz zgodnie z dokumentacją producenta podstawy i obowiązującymi normami. Nie używaj wkładek o wyższym prądzie znamionowym niż przewidziany dla danego obwodu.

FAQ

• Czy wkładka aM zabezpiecza przed przeciążeniem? Charakterystyka aM jest przeznaczona głównie do ochrony zwarciowej – nie zastępuje wyłącznika termicznego. Do pełnej ochrony silników stosuj dodatkowy wyłącznik termiczny lub przekaźnik przeciążeniowy.
• Jaki stopień ochrony IP ma wkładka? Producent nie podał stopnia ochrony IP samej wkładki. Jest to element wewnętrzny podstawy bezpiecznikowej, która posiada własny stopień ochrony (np. IP20 w rozdzielnicy).
• Czy mogę stosować tę wkładkę w obwodzie 230 V AC? Tak, napięcie znamionowe 500 V AC jest wyższe, więc wkładka nadaje się do obwodów 230 V AC oraz 400 V AC. Wybór powinien być podyktowany prądem znamionowym i charakterystyką obciążenia.
