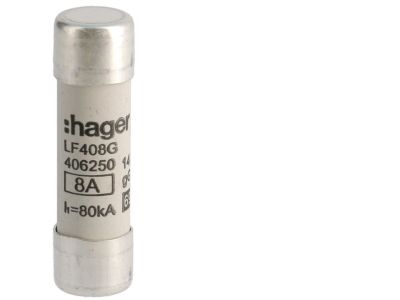

Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm gG 8A 500VAC | LF408G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna typu CH-14 o symbolu LF408G to element zabezpieczający o wymiarach 14×51 mm, zaprojektowany do pracy w obwodach prądu zmiennego o napięciu do 500 V AC. Charakterystyka gG (ogólnego przeznaczenia) zapewnia skuteczną ochronę kabli i urządzeń przed przeciążeniami oraz zwarciami. Prąd znamionowy 8 A pozwala na bezpieczne zabezpieczanie obwodów o umiarkowanym obciążeniu.

• Prąd znamionowy 8 A: Gwarantuje selektywne wyłączanie przy przeciążeniach, chroniąc przewody i odbiorniki przed przegrzaniem.
• Napięcie znamionowe 500 V AC: Przystosowany do instalacji niskiego napięcia, zapewnia niezawodne działanie w standardowych sieciach przemysłowych i budynkowych.
• Charakterystyka gG: Uniwersalna charakterystyka czasowo‑prądowa – odpowiednia do ochrony kabli, rozdzielnic oraz urządzeń końcowych.
• Wymiary 14×51 mm (CH-14): Kompatybilna z większością podstaw bezpiecznikowych przystosowanych do wkładek cylindrycznych tego rozmiaru.
• Wykonanie cylindryczne z trwałym korpusem: Łatwa wymiana w podstawie, odporność na starzenie termiczne.

Zgodność z Normami

Wkładka bezpiecznikowa LF408G została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania norm serii IEC/EN 60269 dotyczących bezpieczników niskonapięciowych.

Zastosowanie

Wkładka bezpiecznikowa CH-14 gG 8 A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i aparatury przed skutkami zwarć oraz przeciążeń. Stosowana jest w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych.

• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i odbiorników w rozdzielnicach głównych oraz podrozdzielnicach.
• Zabezpieczenie przedlicznikowe i zalicznikowe w instalacjach budynkowych.
• Ochrona linii zasilających w szafach sterowniczych i rozdzielnicach przemysłowych.
• Praca w podstawach bezpiecznikowych NH, D02, D01 (z odpowiednimi adapterami) – w zależności od konstrukcji podstawy.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Należy stosować wkładkę w podstawie bezpiecznikowej odpowiedniej dla wymiarów 14×51 mm oraz prądu znamionowego. Przekrój przewodów przyłączonych do podstawy musi być dobrany do prądu znamionowego wkładki i zabezpieczenia nadrzędnego. Przed zamknięciem obwodu sprawdzić stan techniczny wkładki oraz prawidłowe osadzenie.

FAQ

• Czy wkładka LF408G nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona głównie do ochrony kabli i urządzeń ogólnego przeznaczenia. Do ochrony silników zaleca się stosowanie wkładek o charakterystyce aM.
• Jaki jest stopień ochrony samej wkładki? Wkładka bezpiecznikowa nie ma własnego stopnia IP – stopień ochrony zapewnia obudowa (podstawa) bezpiecznikowa. Wkładka wykonana jest z ceramiczno‑szklanego korpusu, który wytrzymuje typowe obciążenia termiczne.
• Czy mogę stosować tę wkładkę w obwodzie prądu stałego? Parametry podane są dla prądu zmiennego (500 V AC). W obwodach DC parametry ulegają zmianie – należy sprawdzić dane producenta dla prądu stałego.
