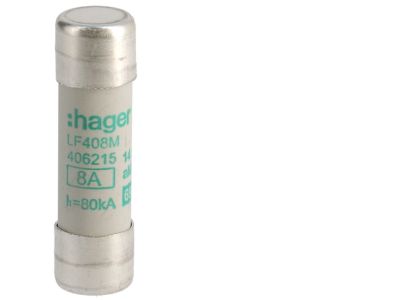

Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm aM 8A 500VAC | LF408M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna typu CH-14 o symbolu LF408M to element zabezpieczający o charakterystyce aM, przeznaczony do ochrony obwodów silnikowych. Oferuje prąd znamionowy 8 A i napięcie 500 V AC, a jej wymiary 14×51 mm są zgodne ze standardem CH-14. Dzięki charakterystyce opóźnionej doskonale sprawdza się w aplikacjach z dużymi prądami rozruchowymi.

• Charakterystyka aM: Przeznaczona do zabezpieczania obwodów silnikowych – zapewnia selektywną ochronę przed zwarciami oraz przeciążeniami o charakterystyce opóźnionej, co zapobiega zbędnym wyłączeniom podczas rozruchu.
• Prąd znamionowy 8 A: Pozwala na bezpieczną pracę w obwodach o poborze prądu do 8 A bez ryzyka przedwczesnego zadziałania, zapewniając odpowiednią ochronę odbiorników.
• Napięcie znamionowe 500 V AC: Przystosowana do instalacji przemysłowych o napięciu 500 V AC – gwarantuje odpowiednią izolację i zdolność wyłączania w typowych warunkach eksploatacji.
• Rozmiar 14×51 mm (CH-14): Standardowy wymiar wkładek cylindrycznych, kompatybilny z szeroką gamą podstaw bezpiecznikowych – ułatwia montaż i wymianę w istniejących rozdzielnicach.
• Konstrukcja cylindryczna: Łatwy montaż i wymiana w uchwytach bezpiecznikowych, wysoka niezawodność mechaniczna oraz powtarzalność parametrów wyłączeniowych.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami międzynarodowymi dotyczącymi bezpieczników topikowych i posiada certyfikat CE, gwarantujący bezpieczeństwo oraz niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa aM przeznaczona jest do zabezpieczania obwodów silnikowych oraz innych odbiorników o charakterze indukcyjnym, gdzie występują znaczne prądy rozruchowe.

• Zabezpieczanie silników elektrycznych przed zwarciami i przeciążeniami w szafach sterowniczych i rozdzielnicach przemysłowych.
• Ochrona obwodów sterowania maszyn, w których występują prądy rozruchowe – charakterystyka opóźniona zapobiega zbędnym wyłączeniom.
• Stosowanie w układach zasilania urządzeń przemysłowych o napięciu do 500 V AC, np. przenośników, sprężarek, pomp.
• Zabezpieczanie transformatorów, dławików i innych odbiorników o dużych prądach rozruchowych.

Wskazówki Montażowe

Przed montażem bezwzględnie odłącz napięcie. Montaż może być wykonany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej (np. typu CH-14). Przekrój przewodów zasilających dobrać zgodnie z obciążeniem znamionowym 8 A. Nie przekraczać wartości znamionowych – stosować wkładki o parametrach zgodnych z projektem instalacji.

FAQ

• Jaka jest charakterystyka wkładki aM? Charakterystyka aM (opóźniona topikowa) jest przeznaczona do zabezpieczania silników i odbiorników o dużym prądzie rozruchowym. Pozwala na przepływ chwilowych przeciążeń podczas rozruchu, a wyłącza obwód przy trwałym przeciążeniu lub zwarciu.
• Czy wkładka nadaje się do napięcia stałego (DC)? Parametry znamionowe podane są dla napięcia przemiennego 500 V AC. W przypadku napięcia stałego należy sprawdzić dane producenta – nie posiadamy informacji o zdolności wyłączania DC dla tego modelu.
• Jaki jest wymiar wkładki? Wymiary: średnica 14 mm, długość 51 mm (standard CH-14). Jest to popularny rozmiar, kompatybilny z wieloma podstawami bezpiecznikowymi dostępnymi na rynku.
