Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm aM 32A 500VAC | LF432M Hager

Opis i Kluczowe Cechy

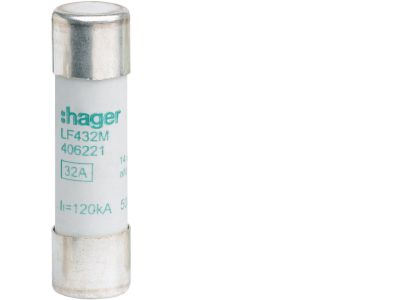

Wkładka bezpiecznikowa cylindryczna CH-14 (symbol LF432M) o wymiarach 14x51 mm, z charakterystyką aM, prądzie znamionowym 32 A i napięciu 500 V AC. Została zaprojektowana do ochrony obwodów silnikowych oraz urządzeń o dużych prądach rozruchowych, zapewniając selektywne odłączanie zwarć bez ryzyka uszkodzenia instalacji.

• Charakterystyka aM: Przeznaczona do zabezpieczania silników i obwodów indukcyjnych – dopuszcza krótkotrwałe przeciążenia rozruchowe, natomiast szybko reaguje na zwarcia, chroniąc aparaturę.
• Prąd znamionowy 32 A: Odpowiedni dla obwodów o znacznym obciążeniu (np. silniki do 15 kW przy 400 V), pozwala na bezpieczną pracę bez zbędnych wyłączeń.
• Napięcie znamionowe 500 V AC: Gwarantuje izolację i wytrzymałość w sieciach do 500 V, typowych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Wymiary 14x51 mm: Standardowa wielkość wkładki cylindrycznej zgodna z popularnymi podstawami bezpiecznikowymi (np. seria CH-14), co ułatwia wymianę i zapewnia kompatybilność.
• Solidna konstrukcja ceramiczna: Odporna na wysokie temperatury i łuk elektryczny, zwiększa bezpieczeństwo i trwałość w warunkach zwarciowych.

Zgodność z Normami

Wkładka bezpiecznikowa LF432M spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Produkt został wyprodukowany zgodnie z obowiązującymi standardami dla bezpieczników cylindrycznych, co potwierdza jego niezawodność w instalacjach elektrycznych.

Zastosowanie

Charakterystyka aM sprawia, że wkładka idealnie nadaje się do zabezpieczania obwodów, w których występują duże prądy rozruchowe oraz ryzyko zwarć. Typowe obszary zastosowań obejmują:

• Zabezpieczenie silników elektrycznych (pompy, wentylatory, sprężarki) w szafach sterowniczych i rozdzielnicach.
• Ochrona obwodów zasilających urządzenia indukcyjne (transformatory, dławiki) przed skutkami zwarć międzyzwojowych.
• Stosowanie jako zabezpieczenie główne w obwodach odbiorników o dużym prądzie rozruchowym (np. klimatyzatory, maszyny przemysłowe).
• Uzupełnienie instalacji w rozdzielnicach budynkowych i przemysłowych wymagających selektywności zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od zasilania. Stosuj odpowiednie podstawy bezpiecznikowe przystosowane do wkładek 14x51 mm (np. seria CH-14). Przekrój przewodów dobierz zgodnie z prądem znamionowym 32 A i przewidywanym obciążeniem. Nie przekraczaj wartości znamionowych – w przypadku wyższych prądów zwarcia zastosuj wkładkę o większej zdolności wyłączania.

FAQ

• Do czego służy charakterystyka aM? Charakterystyka aM (zwłoczna) jest przeznaczona do zabezpieczania silników i obwodów indukcyjnych. Pozwala na przepływ prądów rozruchowych (zwykle 5–7 krotność prądu znamionowego) przez krótki czas, a jednocześnie błyskawicznie wyłącza zwarcia, chroniąc instalację.
• Czy wkładka 32 A nadaje się do zabezpieczenia silnika 5,5 kW? Tak, dla silnika 5,5 kW przy napięciu 400 V prąd znamionowy wynosi ok. 11 A. Wkładka 32 A jest odpowiednia – zabezpieczy przed zwarciem, nie wyłączając w czasie rozruchu. Zawsze dobieraj wkładkę do prądu znamionowego odbiornika i zabezpieczenia przeciążeniowego (wyłącznik silnikowy).
• Jakie wymiary ma wkładka LF432M? Standardowe wymiary to 14 mm średnicy i 51 mm długości. Pasuje do większości podstaw bezpiecznikowych CH-14 oraz innych systemów akceptujących wkładki cylindryczne 14x51 mm.
