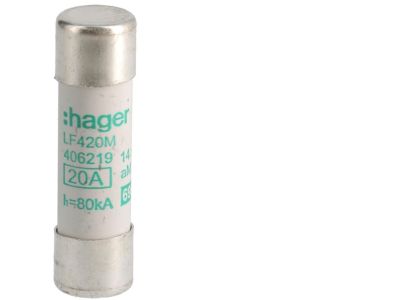

Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm aM 20A 500VAC | LF420M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-14 (symbol LF420M) o wymiarach 14x51 mm przeznaczona jest do ochrony obwodów przed zwarciami. Prąd znamionowy 20 A przy napięciu 500 V AC oraz charakterystyka aM (zwłoczna) czynią ją odpowiednim rozwiązaniem do zabezpieczania obwodów silnikowych, w których występują wysokie prądy rozruchowe. Precyzyjne parametry gwarantują selektywność i niezawodność w instalacjach przemysłowych.

• Prąd znamionowy 20 A: bezpieczna praca w obwodach o maksymalnym obciążeniu ciągłym do 20 A bez ryzyka nieuzasadnionego zadziałania.
• Napięcie znamionowe 500 V AC: przeznaczona do sieci przemysłowych i komercyjnych o standardowym napięciu międzyprzewodowym.
• Charakterystyka aM (zwłoczna): częściowa ochrona silników – odporna na prądy rozruchowe, jednak zapewniająca szybkie wyłączenie przy zwarciu.
• Wymiary 14×51 mm: uniwersalny format pasujący do większości podstaw bezpiecznikowych dostępnych na rynku.
• Korpus cylindryczny z wysokiej jakości materiałów: odporność na starzenie, wilgoć i drgania w warunkach eksploatacyjnych.

Zgodność z Normami

Wkładka bezpiecznikowa LF420M spełnia wymagania obowiązujących norm międzynarodowych i europejskich dotyczących bezpieczników cylindrycznych. Posiada certyfikat zgodności CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa oraz kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki charakterystyce aM i wytrzymałym parametrom znamionowym wkładka bezpiecznikowa LF420M znajduje zastosowanie przede wszystkim w obwodach silnikowych oraz instalacjach wymagających selektywnej ochrony przeciwzwarciowej.

• Ochrona silników asynchronicznych przed zwarciami międzyfazowymi i doziemnymi w układach rozruchu bezpośredniego.
• Zabezpieczenie rozdzielnic przemysłowych, szaf sterowniczych i linii zasilających maszyny.
• Stosowana w układach rozruchu z przełącznikiem gwiazda–trójkąt jako element ochrony silników o wysokim prądzie rozruchowym.
• Zapasowa wkładka w podstawkach bezpiecznikowych 14×51 mm w istniejących instalacjach.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w podstawce bezpiecznikowej przystosowanej do wymiarów 14×51 mm, zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających do podstawki musi być dobrany do prądu znamionowego obwodu. Nie stosować wkładek o wyższych parametrach niż przewidziane w projekcie instalacji. Przed ponownym załączeniem napięcia sprawdzić poprawność osadzenia wkładki.

FAQ

• Czy ta wkładka nadaje się do ochrony silników elektrycznych? Tak, charakterystyka aM (zwłoczna) została zaprojektowana do częściowej ochrony silników – przepuszcza prądy rozruchowe, a wyłącza przy zwarciu. Należy jednak pamiętać o dodatkowej ochronie przeciążeniowej (np. wyłącznik silnikowy).
• Jaki jest stopień ochrony IP wkładki? Sama wkładka bezpiecznikowa nie posiada określonego stopnia IP – stopień ochrony zapewnia podstawka, w której jest montowana (zazwyczaj IP20 lub wyższy w zależności od obudowy).
• Czy wkładkę LF420M można stosować w obwodach prądu stałego (DC)? Nie, dane techniczne określają wyłącznie napięcie 500 V AC. Stosowanie w obwodach DC może prowadzić do niewłaściwego wyłączenia i zagrożenia bezpieczeństwa.
