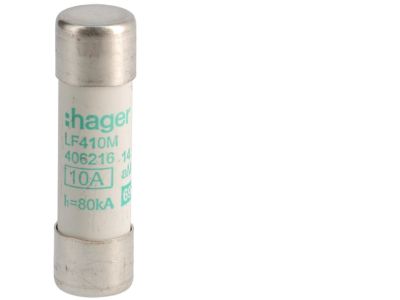

Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm aM 10A 500VAC | LF410M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-14 o symbolu LF410M to element zabezpieczający o charakterystyce aM, przeznaczony do ochrony obwodów silnikowych przed skutkami zwarć. Dzięki prądowi znamionowemu 10 A i napięciu 500 VAC zapewnia skuteczne odcięcie prądu zwarciowego w instalacjach przemysłowych i budynkowych. Wymiary 14x51 mm gwarantują kompatybilność z dedykowanymi podstawami bezpiecznikowymi.

• Charakterystyka aM: przeznaczona do zabezpieczania silników i innych odbiorników o charakterze indukcyjnym – zdolna do przepuszczania prądów rozruchowych bez niepotrzebnych wyłączeń, a jednocześnie szybko reagująca na zwarcia.
• Prąd znamionowy 10 A: dobrany do typowych obwodów silnikowych małej i średniej mocy, zapewnia bezpieczną pracę bez ryzyka uszkodzenia instalacji.
• Napięcie znamionowe 500 VAC: odpowiednie dla sieci trójfazowych o napięciu 400 V (z zapasem bezpieczeństwa) oraz dla obwodów jednofazowych 230 V.
• Wymiary 14×51 mm: standardowy rozmiar wkładki cylindrycznej, pasujący do większości podstaw serii CH-14 oraz uniwersalnych uchwytów bezpiecznikowych.
• Budowa cylindryczna: zapewnia łatwy montaż i wymianę w bezpiecznikowych podstawach rozłącznikowych, co skraca czas przestoju.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada deklarację zgodności CE. Jego parametry są zgodne z powszechnie stosowanymi standardami dla wkładek bezpiecznikowych cylindrycznych, co gwarantuje niezawodność w instalacjach elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa LF410M znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przeciwzwarciowa obwodów silnikowych oraz innych urządzeń o charakterystyce rozruchowej zbliżonej do silników.

• Ochrona obwodów silnikowych (pompy, wentylatory, sprężarki) w szafach sterowniczych i rozdzielnicach.
• Zabezpieczenie przeciwzwarciowe w systemach automatyki budynkowej (np. siłowniki, przepustnice).
• Stosowanie w podstawach bezpiecznikowych jako element zapasowy lub wymienny w istniejących instalacjach.
• Ochrona odbiorników przemysłowych o łagodnym charakterze rozruchu, gdzie charakterystyka aM jest zalecana przez producenta urządzenia.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Wkładkę umieszcza się w dedykowanej podstawie bezpiecznikowej, zgodnie z kierunkiem oznaczonym na obudowie. Po zamontowaniu należy sprawdzić pewność osadzenia – brak poluzowania. Przekrój przewodów przyłączeniowych oraz moment dokręcania zacisków podstawy należy dobrać zgodnie z dokumentacją techniczną konkretnego modelu podstawy.

FAQ

• Co oznacza charakterystyka aM? Jest to charakterystyka bezpiecznika przeznaczona do zabezpieczania obwodów silnikowych. Bezpiecznik aM wytrzymuje prądy rozruchowe (np. przy starcie silnika), ale szybko wyłącza zwarcia, chroniąc kable i urządzenia.
• Czy ta wkładka pasuje do standardowej podstawy 14×51 mm? Tak, wymiary 14×51 mm są zgodne z popularnym standardem wkładek cylindrycznych (DIN 43620). Należy jednak upewnić się, że podstawa jest odpowiednia do prądu 10 A i napięcia 500 VAC.
• Czy mogę użyć tej wkładki do zabezpieczenia przeciążeniowego? Nie, charakterystyka aM jest przeznaczona wyłącznie do ochrony przeciwzwarciowej. Do ochrony przeciążeniowej obwodów silnikowych należy stosować oddzielne zabezpieczenie termiczne (np. przekaźnik lub wyłącznik silnikowy).
