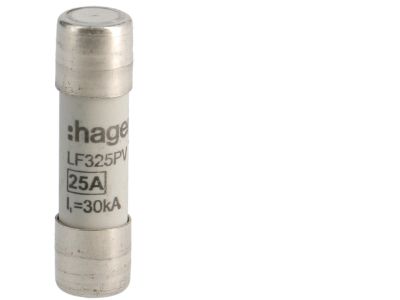

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm gPV 25A 600VDC | LF325PV Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 o wymiarach 10x38 mm z charakterystyką gPV, prąd znamionowy 25 A i napięcie znamionowe 600 V DC (symbol LF325PV). Specjalistyczne zabezpieczenie do ochrony paneli fotowoltaicznych przed zwarciami i przeciążeniami – dobór parametru gPV gwarantuje odpowiednią charakterystykę wyzwalania w obwodach DC, minimalizując ryzyko uszkodzenia modułów PV. Szerokość modułu nie dotyczy (wkładka pasuje do standardowych podstaw bezpiecznikowych 10x38 mm).

• Charakterystyka gPV: dedykowana ochrona instalacji fotowoltaicznych – precyzyjne działanie w zakresie typowych prądów zwarciowych paneli, bez ryzyka niepotrzebnych wyłączeń.
• Prąd znamionowy 25 A: bezpieczna praca w obwodach o znacznym obciążeniu (np. ciągi paneli), zapobiega przegrzaniu i uszkodzeniu elementów.
• Napięcie znamionowe 600 V DC: wysoka wytrzymałość napięciowa w systemach fotowoltaicznych, zgodna z typowymi napięciami stringów PV.
• Wymiary 10x38 mm: uniwersalny format wkładki, pasuje do szerokiej gamy podstaw bezpiecznikowych dostępnych na rynku.
• Niska rezystancja wewnętrzna: minimalne straty mocy i spadek napięcia w obwodzie DC, przekłada się na wyższą efektywność energetyczną instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa LF325PV jest przeznaczona do zastosowań fotowoltaicznych, spełnia wymagania dla bezpieczników o charakterystyce gPV. Produkt oznaczony jest znakiem CE.

Zastosowanie

Wkładka bezpiecznikowa cylindryczna CH-10 gPV znajduje zastosowanie przede wszystkim w instalacjach fotowoltaicznych prądu stałego, gdzie wymagane jest niezawodne zabezpieczenie nadprądowe. Dzięki charakterystyce gPV idealnie nadaje się do ochrony paneli PV, inwerterów oraz okablowania DC.

• Zabezpieczenie stringów paneli fotowoltaicznych przed zwarciami i przeciążeniami.
• Ochrona odcinków kabli DC pomiędzy panelami a inwerterem.
• Zastosowanie w rozdzielnicach DC oraz złączach PV (w połączeniu z odpowiednią podstawą).
• Stosowana jako zabezpieczenie wyjściowe falowników fotowoltaicznych (jeśli wymagane przez dokumentację).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie DC. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej 10x38 mm, przeznaczonej do napięcia stałego 600 V DC. Przed montażem sprawdzić ciągłość wkładki oraz brak widocznych uszkodzeń. Przekrój przewodów oraz parametry toru prądowego dobrać zgodnie z obowiązującymi normami i wartością prądu znamionowego 25 A.

FAQ

• Czy wkładka LF325PV jest podświetlana? Nie, to standardowa wkładka bezpiecznikowa bez wskaźnika zadziałania i podświetlenia. Stan zadziałania można sprawdzić wizualnie (przerwany drucik) lub za pomocą miernika.
• Jaki jest stopień ochrony IP tej wkładki? Sama wkładka nie ma określonego stopnia IP – ochronę obudowy zapewnia podstawa bezpiecznikowa oraz rozdzielnica, w której jest montowana. Należy stosować podstawy odpowiedniego do warunków środowiskowych.
• Czy mogę użyć tej wkładki w obwodzie prądu przemiennego? Nie, wkładka jest przeznaczona wyłącznie do obwodów prądu stałego (DC) o napięciu do 600 V. Stosowanie w sieci AC może prowadzić do nieprawidłowego działania i zagrożenia bezpieczeństwa.
