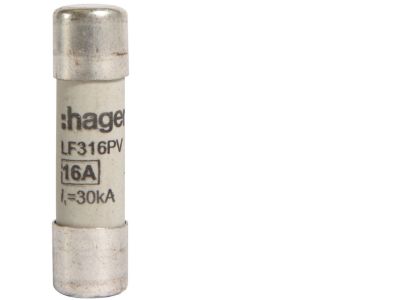

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm gPV 16A 1000VDC | LF316PV Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 o symbolu LF316PV to element zabezpieczający przeznaczony do obwodów fotowoltaicznych. Wykonana w standardzie 10x38mm, posiada prąd znamionowy 16 A i napięcie 1000 VDC – co gwarantuje skuteczną ochronę przed przeciążeniem i zwarciem w instalacjach stałoprądowych o wysokim napięciu. Wyposażona w kombinowany wskaźnik zadziałania ułatwia szybką identyfikację przepalonej wkładki nawet w rozłącznikach z okienkami kontrolnymi.

• Prąd znamionowy 16 A: Zapewnia bezpieczne odłączanie obwodów PV przy obciążeniach typowych dla małych i średnich instalacji fotowoltaicznych.
• Napięcie 1000 VDC: Dedykowane do systemów stałoprądowych o podwyższonym napięciu, minimalizuje ryzyko powstania łuku elektrycznego.
• Wymiary 10x38 mm: Kompatybilne z podstawami i rozłącznikami bezpiecznikowymi standardu CH-10, co ułatwia wymianę i modernizację.
• Kombinowany wskaźnik zadziałania: Widoczny w okienkach kontrolnych rozłączników, pozwala szybko zlokalizować przepaloną wkładkę bez demontażu osłon.
• Wykonanie gPV (Photovoltaic): Specjalnie zaprojektowane do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych, zgodnie z wymaganiami tej gałęzi przemysłu.

Zgodność z Normami

Wkładka bezpiecznikowa LF316PV spełnia wymagania europejskich norm dla bezpieczników stosowanych w energetyce zawodowej i przemyśle. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Dokładne numery norm prosimy sprawdzić w dokumentacji technicznej producenta lub na etykiecie opakowania.

Zastosowanie

Wkładka bezpiecznikowa cylindryczna LF316PV została opracowana z myślą o ochronie obwodów prądu stałego w instalacjach fotowoltaicznych oraz w energetyce zawodowej.

• Ochrona stringów modułów PV przed przeciążeniem i zwarciem.
• Zabezpieczenie wejść DC inwerterów fotowoltaicznych.
• Stosowanie w rozdzielnicach i rozłącznikach bezpiecznikowych w systemach stałoprądowych.
• Element zapasowy w zestawach serwisowych instalacji PV.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej lub rozłączniku (np. typu CH-10). Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 16 A oraz obciążalności długotrwałej. Przed każdą pracą należy sprawdzić brak napięcia za pomocą odpowiedniego miernika. Nie wolno stosować uszkodzonych lub przepalonych wkładek.

FAQ

• Czy wkładka LF316PV nadaje się do ochrony obwodów AC? Nie, jest dedykowana wyłącznie do obwodów prądu stałego (DC) w instalacjach fotowoltaicznych. Stosowanie w AC może prowadzić do nieprawidłowego działania i zagrożenia.
• Jak rozpoznać, że wkładka zadziałała? Posiada kombinowany wskaźnik zadziałania widoczny w okienku kontrolnym rozłącznika. W przypadku braku okienka, wskaźnik górny na porcelanowym korpusie również sygnalizuje przepalenie.
• Jaki jest stopień ochrony IP wkładki? Wkładka jako element wewnętrzny nie posiada samodzielnego stopnia ochrony. IP zależy od obudowy lub rozłącznika, w którym jest zamontowana. Typowo dla rozdzielnic IP20, a dla zewnętrznych IP65.
