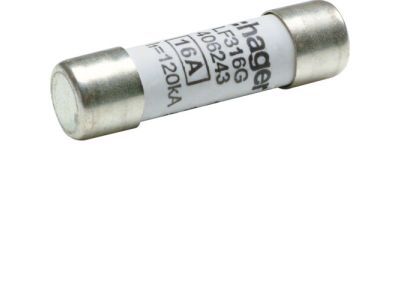

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm gG 16A 500VAC | LF316G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 o wymiarach 10x38 mm to profesjonalne rozwiązanie marki HAGER, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w energetyce zawodowej oraz przemyśle. Produkt charakteryzuje się prądem znamionowym wynoszącym 16 A oraz napięciem znamionowym 500 V AC, co pozwala na skuteczne zabezpieczanie obwodów przed skutkami przeciążeń i zwarć. Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka zapewnia pełnozakresową ochronę, reagując zarówno na niewielkie przeciążenia, jak i prądy zwarciowe o wysokiej wartości.

• Wymiary standardowe: Format 10x38 mm gwarantuje pełną kompatybilność z większością rozłączników i podstaw bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność wyłączania: Przystosowanie do pracy przy napięciu 500 V AC pozwala na stosowanie wkładki w wymagających instalacjach przemysłowych.
• Trwała konstrukcja: Korpus wykonany z wysokiej jakości porcelany zapewnia doskonałą odporność termiczną i mechaniczną podczas wystąpienia łuku elektrycznego.
• Wskaźnik zadziałania: Produkt wyposażony jest w precyzyjny wskaźnik, który umożliwia szybką identyfikację przepalonego elementu, co znacząco skraca czas przestoju serwisowego.

Zgodność z Normami

Wkładka bezpiecznikowa HAGER LF316G została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnienie wymagań normy IEC 60269 gwarantuje powtarzalność parametrów elektrotechnicznych oraz pełne bezpieczeństwo użytkowania w instalacjach profesjonalnych. Produkt przeszedł rygorystyczne testy jakościowe, co potwierdza jego niezawodność w ekstremalnych warunkach pracy typowych dla sektora energetycznego.

Zastosowanie

Wkładki typu CH-10 gG 16A znajdują szerokie zastosowanie w ochronie urządzeń i instalacji elektrycznych. Są idealnym wyborem do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i oddziałowych.
• Ochrony odbiorników o charakterze rezystancyjnym i indukcyjnym w przemyśle.
• Zastosowań w energetyce zawodowej, gdzie wymagana jest wysoka selektywność zabezpieczeń.
• Montażu w rozłącznikach bezpiecznikowych wyposażonych w okienka kontrolne, dzięki doskonałej widoczności wskaźnika zadziałania na płycie czołowej.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy zachować szczególne środki ostrożności. Przed wymianą należy upewnić się, że obwód jest odłączony od napięcia lub operacja jest wykonywana za pomocą dedykowanego rozłącznika bezpiecznikowego. Wkładkę należy umieścić w uchwytach podstawy lub rozłącznika, dbając o prawidłowy styk elektryczny. Należy unikać dotykania styków wkładki gołymi rękami, aby zapobiec ich utlenianiu. W przypadku stosowania w rozłącznikach z okienkiem kontrolnym, należy upewnić się, że wskaźnik zadziałania jest skierowany w stronę frontową, co umożliwi późniejszą diagnostykę bez konieczności otwierania aparatu.

FAQ

• Czy charakterystyka gG nadaje się do ochrony silników? Charakterystyka gG jest charakterystyką ogólną. Do bezpośredniej ochrony silników o ciężkim rozruchu częściej stosuje się wkładki typu aM, jednak gG może być stosowana do ochrony przewodów zasilających te silniki przed zwarciami.
• Czy wkładkę 10x38 mm można zamontować w podstawie innego producenta? Tak, wymiar 10x38 mm jest standardem znormalizowanym, co pozwala na montaż wkładki HAGER w dowolnej podstawie lub rozłączniku przystosowanym do tego formatu.
• Jak sprawdzić, czy wkładka jest przepalona? Wkładka posiada wskaźnik zadziałania na korpusie. W przypadku zadziałania zabezpieczenia, wskaźnik zmienia swoje położenie lub barwę, co jest widoczne bezpośrednio na wkładce lub przez okienko w rozłączniku.
