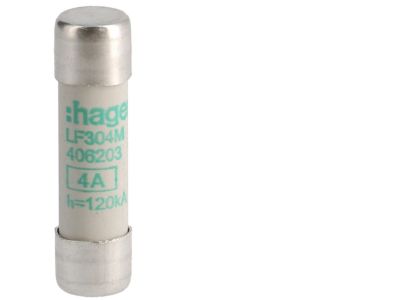

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm aM 4A 500VAC | LF304M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna LF304M typu CH-10 o wymiarach 10x38mm przeznaczona jest do zabezpieczania obwodów odbiorników silnikowych. Charakterystyka aM (zwłoczna) zapewnia selektywną ochronę zwarciową, a prąd znamionowy 4A i napięcie 500 VAC gwarantują bezpieczną pracę w instalacjach przemysłowych i energetyce zawodowej. Kompaktowa obudowa 10x38mm ułatwia montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 4 A (charakterystyka aM): Optymalna ochrona przed skutkami zwarć w obwodach silnikowych o niewielkim poborze prądu, bez ryzyka wyprzedzającego zadziałania przy rozruchu.
• Napięcie znamionowe 500 VAC: Bezpieczna praca w sieciach niskiego napięcia, typowych dla rozdzielnic przemysłowych i budynkowych.
• Wymiary 10x38 mm (CH-10): Uniwersalność montażu – kompatybilność z szeroką gamą podstaw bezpiecznikowych oraz rozłączników bezpiecznikowych.
• Charakterystyka aM (zwłoczna): Selektywne wyłączanie zwarć w obwodach z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym.
• Wkładka cylindryczna z wyprowadzeniami cylindrycznymi: Łatwy montaż i wymiana bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Wkładka bezpiecznikowa LF304M spełnia wymagania europejskich norm dla wkładek bezpiecznikowych niskiego napięcia (seria IEC/EN 60269). Posiada deklarację zgodności CE. W przypadku montażu w rozdzielnicach należy stosować się do wytycznych producenta podstawy bezpiecznikowej.

Zastosowanie

Wkładka bezpiecznikowa CH-10 aM znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona zwarciowa obwodów z odbiornikami indukcyjnymi. Idealnie sprawdza się w:

• Zabezpieczaniu obwodów silnikowych (pompy, wentylatory, sprężarki) przed zwarciem – charakterystyka aM przepuszcza prąd rozruchowy bez zadziałania.
• Ochronie transformatorów małej mocy, dławików i innych odbiorników o charakterze indukcyjnym.
• Instalacjach przemysłowych i rozdzielnicach energetyki zawodowej, gdzie wymagana jest pełna selektywność zabezpieczeń.
• Jako zabezpieczenie w rozłącznikach bezpiecznikowych z okienkiem kontrolnym – wkładka z wskaźnikiem zadziałania (jeśli dotyczy wersji z wskaźnikiem) umożliwia szybką lokalizację przepalonego bezpiecznika.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP do 1 kV. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie i zabezpiecz przed przypadkowym załączeniem. Należy stosować podstawę bezpiecznikową odpowiednią dla wkładek 10x38mm (np. typu CH-10). Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 4A oraz obciążenia obwodu. W przypadku zastosowania w rozłączniku bezpiecznikowym upewnij się, że wkładka jest prawidłowo osadzona i zablokowana. Nie przekraczaj napięcia znamionowego 500 VAC.

FAQ

• Do jakich obwodów służy charakterystyka aM? Charakterystyka aM (zwłoczna) jest przeznaczona do zabezpieczania zwarciowego obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym. Nie jest to charakterystyka gG (ogólnego przeznaczenia) – nie stosuj jej do zabezpieczania kabli lub instalacji oświetleniowych.
• Czy ta wkładka nadaje się do obwodów prądu stałego (DC)? W dostępnych danych nie podano parametrów dla prądu stałego. Produkt jest przeznaczony wyłącznie do obwodów prądu przemiennego (AC) o napięciu do 500 V. Do zastosowań DC należy dobrać wkładkę z odpowiednią charakterystyką i napięciem znamionowym DC.
• Jak rozpoznać, że wkładka zadziałała (przepaliła się)? Niektóre wersje wkładki LF304M wyposażone są w górny wskaźnik zadziałania (widoczny po wyjęciu) lub podwójny kombinowany wskaźnik (widoczny w okienku rozłącznika). Jeśli Twój egzemplarz nie posiada wskaźnika, stan zadziałania można sprawdzić miernikiem ciągłości obwodu po odłączeniu napięcia.
