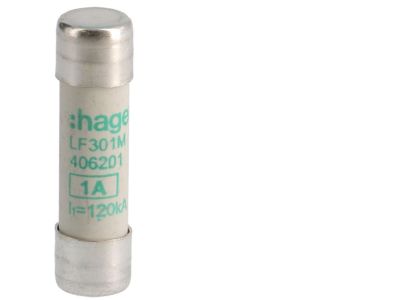

Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm aM 1A 500VAC | LF301M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-10 o symbolu LF301M to element zabezpieczający o charakterystyce aM, przeznaczony do ochrony obwodów silnikowych przed przeciążeniem i zwarciem. Wykonana w formacie 10x38 mm, zapewnia bezpieczną pracę przy prądzie znamionowym 1 A i napięciu 500 V AC.

• Charakterystyka aM: dostosowana do ochrony odbiorników o charakterze indukcyjnym (silniki, transformatory) – umożliwia przepływ prądów rozruchowych bez przedwczesnego zadziałania, jednocześnie skutecznie wyłączając zwarcia.
• Prąd znamionowy 1 A: gwarantuje selektywne zabezpieczenie w obwodach o niewielkim poborze mocy, minimalizując ryzyko uszkodzenia urządzeń w wyniku przeciążenia.
• Napięcie znamionowe 500 V AC: pozwala na stosowanie w typowych instalacjach niskiego napięcia przemiennego, zapewniając odpowiednią zdolność wyłączania przy przepięciach.
• Wymiary 10×38 mm (CH-10): standardowy rozmiar wkładki cylindrycznej, kompatybilny z szeroką gamą podstaw bezpiecznikowych – łatwy montaż i wymiana bez konieczności modyfikacji rozdzielnicy.
• Konstrukcja cylindryczna: zapewnia stabilne osadzenie w podstawie oraz odporność na drgania i wstrząsy występujące w szafach sterowniczych i rozdzielnicach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa LF301M spełnia wymagania europejskich norm dla bezpieczników cylindrycznych oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z powszechnie uznawanymi standardami branżowymi, co gwarantuje niezawodność i bezpieczeństwo w typowych zastosowaniach niskonapięciowych.

Zastosowanie

Dzięki charakterystyce aM oraz kompaktowym wymiarom wkładka LF301M sprawdza się w wielu układach automatyki i energetyki przemysłowej. Jest szczególnie przydatna wszędzie tam, gdzie wymagana jest ochrona obwodów silnikowych przed zwarciem i przeciążeniem.

• Ochrona styczników i rozruszników silnikowych w szafach sterowniczych.
• Zabezpieczenie obwodów pomocniczych w układach sterowania (przekaźniki, cewki styczników, sygnalizacja).
• Stosowanie w rozdzielnicach przemysłowych jako bezpiecznik w torze zasilania małych odbiorników indukcyjnych.
• Element zabezpieczający w instalacjach automatyki budynkowej (np. sterowanie roletami, wentylacją).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej LF301M powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Włóż wkładkę do dedykowanej podstawy bezpiecznikowej (zgodnej z formatem 10×38 mm), upewniając się, że jest prawidłowo osadzona i zablokowana. Przekrój przewodów należy dobrać do prądu znamionowego obwodu oraz warunków środowiskowych. W przypadku stosowania wkładki jako zabezpieczenia obwodu silnikowego, weź pod uwagę prąd rozruchowy, aby uniknąć nieuzasadnionego przepalenia bezpiecznika.

FAQ

• Jakie jest oznaczenie charakterystyki aM i do czego służy? aM (accompanying motor) – charakterystyka przeznaczona do ochrony silników oraz obwodów o charakterze indukcyjnym. Pozwala na przepływ krótkotrwałych prądów rozruchowych, jednocześnie wyłączając zwarcia i przetężenia o dużym natężeniu.
• Jaki prąd i napięcie znamionowe ma wkładka LF301M? Prąd znamionowy wynosi 1 A, napięcie znamionowe 500 V AC. Parametry te są zgodne z oznaczeniem na obudowie – nie należy stosować wkładki w obwodach o wyższych wartościach prądowych lub napięciowych.
• Czy wkładka nadaje się do obwodów prądu stałego (DC)? Produkt został zaprojektowany dla prądu przemiennego (AC) 500 V. Brak danych o parametrach dla DC – w obwodach prądu stałego należy stosować bezpieczniki dedykowane do DC.
