Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm aM 12A 500VAC | LF312M Hager

Opis i Kluczowe Cechy

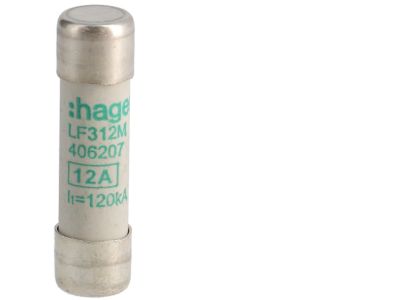

Wkładka bezpiecznikowa cylindryczna CH-10 o symbolu LF312M to element zabezpieczający przeznaczony do ochrony obwodów silnikowych przed zwarciami. Charakteryzuje się prądem znamionowym 12 A oraz napięciem 500 VAC, co pozwala na bezpieczną pracę w standardowych instalacjach przemysłowych i budynkowych. Wykonana w formacie 10x38 mm, pasuje do większości podstaw bezpiecznikowych tego typu.

• Prąd znamionowy 12 A: Zapewnia selektywne zabezpieczenie przed zwarciami w obwodach o prądzie roboczym do 12 A, minimalizując ryzyko uszkodzenia przewodów i odbiorników.
• Napięcie 500 VAC: Przystosowany do pracy w sieciach przemiennego napięcia do 500 V, gwarantuje bezpieczne przerywanie prądów zwarciowych w typowych instalacjach.
• Charakterystyka aM (przeciwzwarciowa z opóźnieniem): Specjalnie zaprojektowana do ochrony obwodów silnikowych – przepuszcza prądy rozruchowe bez zbędnego wyzwalania, a skutecznie reaguje na zwarcia.
• Wymiary 10x38 mm (CH-10): Standardowy rozmiar wkładek cylindrycznych, kompatybilny z większością podstaw bezpiecznikowych dostępnych na rynku, ułatwia szybką wymianę.
• Seria CH-10: Sprawdzona konstrukcja zapewniająca powtarzalność parametrów i niezawodność w eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa LF312M spełnia wymagania europejskich norm dotyczących bezpieczników niskiego napięcia oraz posiada certyfikację CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami branżowymi, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i instalacyjnych.

Zastosowanie

Dzięki charakterystyce aM i solidnym parametrom elektrycznym wkładka LF312M znajduje szerokie zastosowanie w obwodach wymagających ochrony przed zwarciami z możliwością przepuszczenia prądów rozruchowych.

• Ochrona obwodów silników elektrycznych przed zwarciami – zabezpiecza przewody i aparaturę przed skutkami zwarcia, jednocześnie nie reagując na krótkotrwałe prądy rozruchu.
• Zabezpieczenie szaf sterowniczych i rozdzielnic przemysłowych – stosowana jako element backupu lub główna ochrona linii zasilającej odbiorniki indukcyjne.
• Ochrona obwodów sterowania i automatyki – w miejscach, gdzie wymagana jest selektywność i niezawodność przy pracy z przekaźnikami lub stycznikami.
• Zastosowania w instalacjach budynkowych – do zabezpieczania obwodów wentylatorów, pomp, sprężarek i innych urządzeń z silnikami.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej LF312M powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Wkładkę należy osadzić w odpowiedniej podstawce bezpiecznikowej przystosowanej do wkładek 10x38 mm (np. typu CH-10). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 12 A zgodnie z obowiązującymi normami (np. minimum 1,5 mm² Cu). Po zamontowaniu sprawdzić stabilność osadzenia i brak luzów.

FAQ

• Co oznacza charakterystyka aM? Charakterystyka aM (ang. accompanying motor protection) oznacza, że wkładka jest przeznaczona do ochrony obwodów silnikowych przed zwarciami. Posiada opóźnienie w działaniu, dzięki czemu nie wyzwala przy prądach rozruchowych silnika, a reaguje dopiero przy wysokich prądach zwarciowych.
• Czy wkładkę LF312M można stosować w obwodach oświetleniowych? Charakterystyka aM nie jest optymalna do obwodów czysto rezystancyjnych lub oświetleniowych – w takich przypadkach zaleca się stosowanie wkładek o charakterystyce gG (ogólnego przeznaczenia). Natomiast w obwodach z silnikami sprawdza się doskonale.
• Jakie są wymiary wkładki? Wkładka posiada standardowy cylindryczny kształt o wymiarach 10 mm średnicy i 38 mm długości (format 10x38 mm, seria CH-10), co zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi.
