Wkładka bezpiecznikowa cylindryczna CH-10 10x38mm aM 10A 500VAC | LF310M Hager

Opis i Kluczowe Cechy

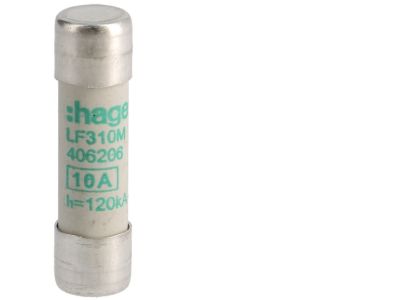

Wkładka bezpiecznikowa cylindryczna CH-10 LF310M o wymiarach 10x38 mm to element zabezpieczający o charakterystyce aM, przeznaczony do ochrony obwodów odbiorników indukcyjnych. Prąd znamionowy 10 A oraz napięcie 500 V AC pozwalają na stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając skuteczne przerywanie prądów zwarciowych bez ryzyka uszkodzenia sąsiednich urządzeń.

• Charakterystyka aM: dedykowana do zwarciowej ochrony silników oraz obwodów z dużymi prądami rozruchowymi – wkładka wytrzymuje krótkotrwałe przeciążenia bez wyzwalania, a przy zwarciu działa selektywnie i szybko.
• Prąd znamionowy 10 A: gwarantuje bezpieczną pracę w obwodach odbiorników o mocy do ok. 5 kW (przy 400 V), minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 500 V AC: zapewnia kompatybilność z sieciami trójfazowymi 400 V oraz instalacjami przemysłowymi o podwyższonym napięciu, zachowując pełną izolacyjność.
• Wymiary 10x38 mm (CH-10): uniwersalny format pasujący do standardowych podstaw bezpiecznikowych i rozłączników – łatwy montaż i wymiana bez modyfikacji szafy.
• Konstrukcja cylindryczna z korpusem porcelanowym: odporność na wysoką temperaturę łuku elektrycznego oraz stabilność mechaniczna w warunkach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa LF310M spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt jest zgodny ze standardami DIN dotyczącymi bezpieczników cylindrycznych, co potwierdza jego niezawodność w instalacjach niskiego napięcia. Zaleca się stosowanie wyłącznie z podstawami dedykowanymi do serii CH-10.

Zastosowanie

Wkładka aM 10 A 500 V AC znajduje zastosowanie wszędzie tam, gdzie wymagane jest selektywne zabezpieczenie zwarciowe obwodów silnikowych oraz odbiorników o podwyższonym prądzie rozruchowym. Sprawdzi się w szafach sterowniczych, rozdzielnicach przemysłowych i instalacjach maszynowych.

• Zabezpieczenie zwarciowe silników asynchronicznych i innych odbiorników indukcyjnych w liniach produkcyjnych
• Ochrona obwodów zasilających w szafach automatyki przemysłowej (sterowniki PLC, falowniki, zasilacze)
• Stosowanie w rozłącznikach bezpiecznikowych i podstawach typu CH-10 w instalacjach rozdzielczych budynków przemysłowych
• Zabezpieczenie obwodów pomocniczych w energetyce zawodowej (np. obwody sterowania, układy sygnalizacji)

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej przeznaczonej do wkładek cylindrycznych 10x38 mm. Dokręcaj styki z momentem zgodnym z dokumentacją podstawy. Przekrój przewodów dobieraj do prądu znamionowego (10 A) oraz warunków zwarciowych w instalacji. Pamiętaj o sprawdzeniu stanu technicznego podstawy przed osadzeniem nowej wkładki.

FAQ

• Co oznacza charakterystyka aM? aM (ang. accompaniment of Motor) to charakterystyka bezpieczników przeznaczonych głównie do zwarciowej ochrony silników oraz obwodów z dużymi prądami rozruchowymi. Wkładka aM wytrzymuje przeciążenia do ok. 5–8 krotności prądu znamionowego przez krótki czas, nie wyzwalając się przy rozruchu silnika, ale działa bardzo szybko przy zwarciu.
• Czy wkładka LF310M nadaje się do napięcia 400 V? Tak, napięcie znamionowe 500 V AC jest wyższe niż 400 V, co oznacza, że wkładka może być stosowana w sieciach trójfazowych 400 V z zachowaniem pełnego marginesu bezpieczeństwa.
• Jakie są wymiary tej wkładki i czy pasuje do podstawy typu CH-10? Wkładka ma wymiary 10x38 mm i należy do serii CH-10. Pasuje do wszystkich podstaw bezpiecznikowych oraz rozłączników przystosowanych do wkładek cylindrycznych o tych wymiarach – przed montażem upewnij się, że podstawa jest kompatybilna mechanicznie i elektrycznie.
