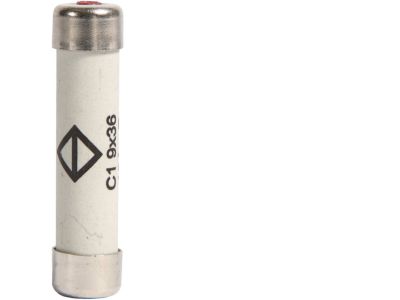

Wkładka bezpiecznikowa cylindryczna C1 9x36mm gG 10A 400VAC | L936C1-10 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna L936C1-10 to element zabezpieczeniowy o wymiarach 9×36mm, wykonany w charakterystyce gG (przeciążeniowo-zwarciowej). Prąd znamionowy 10A oraz napięcie 400VAC pozwalają na bezpieczną pracę w obwodach niskiego napięcia, zapewniając skuteczną ochronę przewodów i odbiorników. Konstrukcja przystosowana do montażu w podstawach bezpiecznikowych i rozłącznikach.

• Charakterystyka gG: Uniwersalna ochrona przed przeciążeniami i zwarciami – jedna wkładka zabezpiecza zarówno przewody, jak i odbiorniki, co upraszcza dobór w instalacjach przemysłowych i energetyce zawodowej.
• Prąd znamionowy 10A: Optymalny do ochrony obwodów o umiarkowanym obciążeniu – zapobiega przegrzewaniu się przewodów przy zachowaniu selektywności w układach rozdzielczych.
• Napięcie znamionowe 400VAC: Praca w sieciach trójfazowych niskiego napięcia – kompatybilność z typowymi układami zasilania w przemyśle i budynkach.
• Wymiary 9×36mm: Standardowy rozmiar pasujący do popularnych podstaw bezpiecznikowych i rozłączników – łatwa wymiana i dostępność na rynku.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach przemysłowych.

Zastosowanie

Wkładka L936C1-10 przeznaczona jest do zabezpieczania obwodów elektrycznych w energetyce zawodowej i różnych gałęziach przemysłu. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przed zwarciem i przeciążeniem.

• Zabezpieczenie przewodów i odbiorników w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych.
• Ochrona obwodów sterowania, oświetlenia oraz gniazd wtykowych w instalacjach budynkowych o napięciu 400VAC.
• Stosowanie w podstawach bezpiecznikowych z górnym wskaźnikiem zadziałania – ułatwia szybką lokalizację przepalonej wkładki.
• Montaż w rozłącznikach bezpiecznikowych wyposażonych w okienka kontrolne, zapewniając widoczność stanu bezpiecznika.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej lub rozłączniku, upewniając się, że jest dobrze dociśnięta. Przekrój przewodów oraz parametry obwodu powinny być dobrane do prądu znamionowego 10A. Przed pracą sprawdzić brak napięcia za pomocą próbnika.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? W zależności od wersji konstrukcyjnej, wkładki z serii C1 mogą być wyposażone w górny lub kombinowany wskaźnik zadziałania – należy sprawdzić oznaczenie na produkcie. W przypadku braku wskaźnika, stan bezpiecznika można zweryfikować miernikiem.
• Jaki jest stopień ochrony wkładki? Sam korpus wkładki jest wykonany z porcelany, ale stopień ochrony zależy od obudowy (podstawy/rozłącznika), w której jest montowana. W typowych podstawach IP20 przy montażu w rozdzielnicy.
• Czy mogę użyć tej wkładki w obwodzie prądu stałego? Charakterystyka gG jest zoptymalizowana dla prądu przemiennego (AC). Do obwodów DC należy stosować wkładki z odpowiednią charakterystyką – przed zastosowaniem sprawdź dane producenta lub skonsultuj się z działem technicznym.
