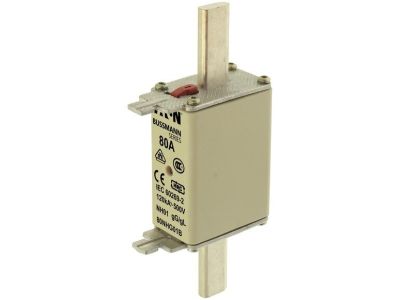

Wkładka bezp zwłoczna NH01 gL/gG 80A 500V, podw wskaźnik, NH FUSE 80A 500V GG/GL SIZE 01 | 80NHG01B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o symbolu 80NHG01B to wysokiej klasy element zabezpieczający, zaprojektowany do pracy w instalacjach niskiego napięcia. Prąd znamionowy o wartości 80 A pozwala na skuteczną ochronę obwodów o średnim obciążeniu, zapewniając ciągłość zasilania przy jednoczesnej precyzyjnej reakcji na przeciążenia i zwarcia. Charakterystyka gL/gG (ogólnego przeznaczenia) sprawia, że produkt jest niezwykle uniwersalny, chroniąc zarówno kable, jak i urządzenia przed skutkami awarii elektrycznych. Kluczowym atutem jest bardzo wysoka zdolność wyłączania wynosząca aż 120 kA, co gwarantuje bezpieczeństwo nawet w systemach o dużych spodziewanych prądach zwarciowych. Wkładka posiada korpus kwadratowy ze stykami nożowymi wykonany z materiałów odpornych na wysokie temperatury, a zastosowanie układu podwójnego sygnalizatora (kombinacja wskaźnika czołowego i górnego) umożliwia błyskawiczną identyfikację przepalonego bezpiecznika, niezależnie od pozycji montażowej w rozłączniku.

• Prąd znamionowy: 80 A
• Napięcie znamionowe: AC 500 V
• Charakterystyka: gL/gG (ochrona pełnozakresowa)
• Rozmiar: NH01 (wielkość 1)
• Zdolność wyłączania: 120 kA
• Podwójny wskaźnik zadziałania (kombinacja)
• Ruchome uchwyty ułatwiające demontaż

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), co zapewnia pełną zamienność z innymi wkładkami systemu NH. Konstrukcja jest zgodna z wymiarami określonymi w standardzie DIN 43620, co gwarantuje idealne dopasowanie do standardowych podstaw bezpiecznikowych i rozłączników listwowych. Dodatkowo, zgodność z VDE 0636-2 potwierdza najwyższą jakość wykonania i bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Wkładka NH01 80A gG znajduje szerokie zastosowanie w sektorze B2B, szczególnie w rozdzielnicach głównych i obiektowych. Jest idealnym rozwiązaniem do zabezpieczania linii zasilających, silników (przy odpowiednim doborze do prądu rozruchowego) oraz innych odbiorników przemysłowych. Dzięki charakterystyce zwłocznej gG, doskonale radzi sobie w obwodach, gdzie występują chwilowe skoki prądu, nie powodując nieuzasadnionych przerw w dostawie energii. Wykorzystywana jest powszechnie w budownictwie komercyjnym, zakładach produkcyjnych oraz przez operatorów sieci dystrybucyjnych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe lub rozłącznik są czyste i wolne od śniedzi. Wkładkę należy umieszczać w uchwytach przy użyciu atestowanego uchwytu izolacyjnego (tzw. rączki do bezpieczników), chyba że konstrukcja rozłącznika pozwala na bezpieczny montaż ręczny przy odłączonym napięciu. Należy zwrócić uwagę na pewne osadzenie styków nożowych w szczękach podstawy, aby zminimalizować rezystancję przejścia i uniknąć nadmiernego nagrzewania się styków. Ruchome uchwyty wkładki ułatwiają jej wyciąganie po zadziałaniu.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, model ten wyposażony jest w podwójny system sygnalizacji (kombinacja), co pozwala na łatwą weryfikację stanu bezpiecznika z różnych kątów widzenia.
• Jaka jest zdolność zwarciowa tego bezpiecznika? Bezpiecznik posiada bardzo wysoką zdolność wyłączania wynoszącą 120 kA przy napięciu 500V AC.
• Czy charakterystyka gL/gG jest odpowiednia do ochrony kabli? Tak, charakterystyka gL/gG jest standardem w ochronie kabli i przewodów przed skutkami przeciążeń oraz zwarć.
• Czy wkładka pasuje do standardowych podstaw NH1? Tak, rozmiar NH01 jest w pełni kompatybilny ze standardowymi podstawami i rozłącznikami wielkości 1 zgodnie z normą DIN 43620.
