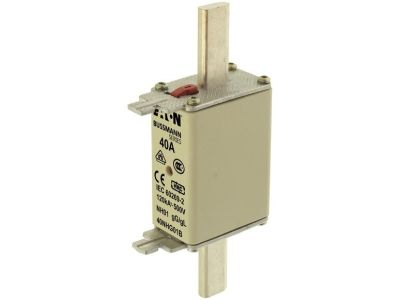

Wkładka bezp NH01 gL/gG 40A 500V, podwójny wskaźnik (zwłoczna), NH FUSE 40A 500V GG/GL SIZE 01 | 40NHG01B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o oznaczeniu 40NHG01B to wysokiej klasy element zabezpieczający, zaprojektowany do pracy w instalacjach niskiego napięcia. Produkt charakteryzuje się prądem znamionowym wynoszącym 40 A oraz napięciem znamionowym AC 500 V. Jako wkładka o charakterystyce gL/gG, jest to rozwiązanie ogólnego przeznaczenia, które skutecznie chroni zarówno kable, jak i przewody przed skutkami przeciążeń oraz zwarć. Rozmiar NH01 (wielkość 1) z korpusem kwadratowym i stykami nożowymi zapewnia pewne osadzenie w gniazdach bezpiecznikowych.

• Podwójny wskaźnik zadziałania: Innowacyjny układ podwójnego sygnalizatora (kombinacja) pozwala na szybką identyfikację przepalonej wkładki zarówno z góry, jak i z przodu korpusu, co znacząco skraca czas diagnostyki awarii.
• Wysoka zdolność wyłączania: Urządzenie posiada zdolność wyłączania na poziomie 120 kA, co gwarantuje bezpieczeństwo nawet w systemach o bardzo wysokich prądach zwarciowych.
• Ruchome uchwyty: Wyposażenie w ruchome uchwyty ułatwia bezpieczny montaż i demontaż wkładki przy użyciu standardowego uchwytu izolacyjnego.
• Niskie straty mocy: Optymalizacja konstrukcji pozwala na minimalizację strat energii, co przekłada się na mniejsze nagrzewanie się rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-2 (układ bezpiecznikowy A), która definiuje parametry techniczne dla bezpieczników niskiego napięcia do użytku przez wykwalifikowany personel. Zgodność z normą DIN 43620 zapewnia pełną zamienność i kompatybilność wymiarową z podstawami bezpiecznikowymi innych producentów. Dodatkowo, produkt posiada certyfikację VDE 0636-2, co jest kluczowe dla rynków europejskich i gwarantuje najwyższy poziom bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka NH01 40A gL/gG znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Głównych rozdzielnicach niskiego napięcia w obiektach przemysłowych.
• Zabezpieczeniach linii zasilających w budownictwie komercyjnym i wielorodzinnym.
• Ochronie silników elektrycznych (w zakresie ochrony przed zwarciem).
• Szafach sterowniczych automatyki przemysłowej, gdzie wymagana jest wysoka selektywność zabezpieczeń.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej należy przestrzegać następujących zasad:

• Montaż powinien być wykonywany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego) do bezpieczników NH.
• Przed montażem należy upewnić się, że styki w podstawie bezpiecznikowej są czyste i nie wykazują śladów utlenienia, co zapewnia optymalny kontakt elektryczny.
• Należy zweryfikować, czy parametry znamionowe wkładki (40A, 500V) są zgodne z projektem instalacji i wymaganiami chronionego obwodu.
• Wkładkę należy osadzić zdecydowanym ruchem, upewniając się, że styki nożowe weszły całkowicie w szczęki podstawy.

FAQ

1. Co oznacza charakterystyka gL/gG?
Jest to charakterystyka pełnozakresowa, co oznacza, że wkładka chroni zarówno przed niewielkimi przeciążeniami, jak i przed prądami zwarciowymi. Jest to najbardziej uniwersalny typ bezpiecznika stosowany w elektroenergetyce.

2. Czy wkładkę NH01 można stosować w podstawach NH1?
Tak, rozmiar NH01 jest kompatybilny z podstawami o rozmiarze 1. Należy jednak zawsze upewnić się, że prąd znamionowy podstawy nie jest niższy niż prąd wkładki.

3. Jak działa podwójny wskaźnik zadziałania?
Wkładka posiada dwa mechaniczne wskaźniki – jeden na górnej płytce stykowej, a drugi na przedniej części korpusu. W przypadku zadziałania bezpiecznika, oba wskaźniki zmieniają swoją pozycję lub kolor, co ułatwia inspekcję wizualną w ciasnych rozdzielnicach.
