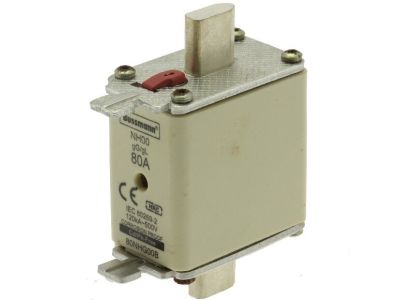

Wkładka bezp NH00 gL/gG 80A 500V, podw wskaźnik (zwłoczna), 0NH FUSE 80AMP 500V gG SIZE 00 DUAL IND | 80NHG00B Eaton

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa EATON o oznaczeniu 80NHG00B to profesjonalny element zabezpieczający, zaprojektowany z myślą o systemach niskiego napięcia. Prąd znamionowy wynoszący 80 A pozwala na stabilne przesyłanie energii w obwodach rozdzielczych i przemysłowych. Produkt posiada charakterystykę gL/gG, co definiuje go jako wkładkę pełnozakresową ogólnego przeznaczenia, idealną do ochrony kabli oraz przewodów przed skutkami przeciążeń i zwarć. Wyjątkowa zdolność wyłączania na poziomie 120 kA przy napięciu AC 500 V zapewnia najwyższy standard bezpieczeństwa, skutecznie izolując uszkodzone sekcje instalacji nawet przy bardzo wysokich prądach zwarciowych. Innowacyjny podwójny wskaźnik zadziałania (dual indicator) umożliwia błyskawiczną diagnostykę stanu pracy urządzenia, będąc widocznym zarówno z czoła, jak i z góry wkładki. Korpus kwadratowy wykonany z wysokiej jakości ceramiki oraz styki nożowe gwarantują niską rezystancję przejścia i minimalne straty mocy podczas eksploatacji.

Zgodność z Normami

• IEC 60269-2 A: Międzynarodowa norma potwierdzająca parametry techniczne dla systemów bezpieczników niskiego napięcia przeznaczonych do zastosowań przemysłowych.
• DIN 43620: Standard określający precyzyjne wymiary wkładki wielkości NH00, co zapewnia pełną zamienność i kompatybilność z podstawami różnych producentów.
• VDE 0636-2: Rygorystyczna norma niemiecka dotycząca bezpieczeństwa i niezawodności aparatury łączeniowej.

Zastosowanie

Wkładka topikowa EATON 80A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowana do montażu w rozdzielnicach głównych, złączach kablowych oraz szafach sterowniczych. Dzięki charakterystyce zwłocznej gG, doskonale sprawdza się w zabezpieczaniu linii zasilających, gdzie mogą występować chwilowe prądy rozruchowe, nie powodując przy tym nieuzasadnionego zadziałania ochrony. Jest to kluczowy element w infrastrukturze budynków komercyjnych, zakładów produkcyjnych oraz w sektorze energetyki zawodowej.

Wskazówki Montażowe

• Montaż i wymiana wkładki powinny być przeprowadzane wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego (manewrowego).
• Należy zwrócić uwagę na fakt, że wkładka posiada uchwyty pod napięciem, co wymaga zachowania szczególnych środków ostrożności i stosowania odpowiednich środków ochrony indywidualnej.
• Przed montażem należy zweryfikować czystość styków nożowych oraz gniazd w podstawie bezpiecznikowej (np. SD00-D lub SD00-S), aby uniknąć nadmiernego nagrzewania się połączenia.
• Wkładka musi być stabilnie osadzona w szczękach podstawy, co gwarantuje poprawny styk elektryczny i długowieczność aparatu.

FAQ

• Co oznacza charakterystyka gL/gG? Jest to oznaczenie wkładki ogólnego przeznaczenia, która chroni instalację w pełnym zakresie – zarówno przed niewielkimi przeciążeniami, jak i gwałtownymi zwarciami.
• Czy wkładka posiada wskaźnik zadziałania? Tak, produkt wyposażony jest w podwójny wskaźnik (dual indicator), który w sposób wizualny sygnalizuje przepalenie się topika.
• Z jakimi podstawami współpracuje ten bezpiecznik? Wkładka jest kompatybilna ze wszystkimi standardowymi podstawami w rozmiarze NH00, w tym z zalecanymi modelami EATON SD00-D oraz SD00-S.
