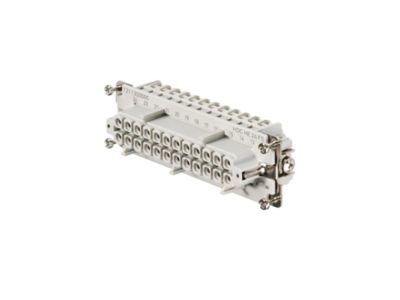

Wkład złącza żeński HDC HE 24 FS, wielkość 8, 24P+PE, 500V 16A, zaciski śrubowe | 1211300000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza żeński HDC HE 24 FS marki Weidmuller o numerze katalogowym 1211300000 to fundament niezawodnych systemów połączeń w automatyce przemysłowej. Należący do renomowanej serii RockStar, produkt ten oferuje 24 tory prądowe oraz dodatkowy styk ochronny PE, co pozwala na bezpieczną transmisję sygnałów i mocy w wymagających środowiskach. Złącze zostało zaprojektowane do pracy przy napięciu znamionowym 500 V oraz prądzie znamionowym 16 A, co czyni je uniwersalnym rozwiązaniem dla większości maszyn i linii produkcyjnych.

• Wielkość konstrukcyjna 8: Standardowy rozmiar zapewniający kompatybilność z szeroką gamą obudów przemysłowych.
• Zaciski śrubowe ze sprężyną zabezpieczającą: Innowacyjne podejście do montażu, gdzie elementy śrubowe wyposażone są w specjalną sprężynę chroniącą drut przed uszkodzeniem podczas dokręcania, co gwarantuje trwały styk elektryczny.
• Wysoka odporność izolacji: Zastosowanie wysokiej jakości materiałów izolacyjnych zapewnia bezpieczeństwo użytkowania nawet w warunkach podwyższonego zapylenia.
• Liczba biegunów 24+PE: Umożliwia realizację złożonych schematów połączeń w jednym kompaktowym module.

Zgodność z Normami

Wkład HDC HE 24 FS został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi złączy przemysłowych. Spełnia wymagania normy IEC 61984, co potwierdza jego parametry elektryczne oraz bezpieczeństwo konstrukcyjne. Dzięki certyfikacji producenta Weidmuller, komponent ten może być stosowany w instalacjach wymagających najwyższego stopnia niezawodności, zapewniając pełną kompatybilność z systemami RockStar.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest szybka wymiana modułów maszynowych lub pewne połączenie rozłączne. Idealnie sprawdza się w:

• Budowie szaf sterowniczych i rozdzielnic elektrycznych.
• Systemach transportu wewnętrznego i liniach montażowych.
• Energetyce oraz przemyśle ciężkim, gdzie występują wibracje i trudne warunki pracy.
• Połączeniach między szafą sterowniczą a peryferiami maszyny.

Wskazówki Montażowe

Podczas instalacji wkładu HDC HE 24 FS należy zwrócić uwagę na odpowiednie przygotowanie przewodów. Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, aby zapewnić optymalną powierzchnię styku. Dzięki zintegrowanej sprężynie zabezpieczającej drut, ryzyko przecięcia żył podczas dokręcania śruby jest zminimalizowane. Należy przestrzegać zalecanego momentu dokręcania, aby uniknąć poluzowania się połączenia pod wpływem drgań. Wkład należy montować w dedykowanej obudowie o wielkości konstrukcyjnej 8, dbając o prawidłowe osadzenie uszczelek w celu zachowania stopnia ochrony IP całego zestawu.

FAQ

• Czy wkład posiada zabezpieczenie przed błędnym połączeniem? Tak, konstrukcja wkładów serii HE uniemożliwia odwrotne włożenie złącza, co chroni system przed uszkodzeniem.
• Jakie przewody można podłączyć do zacisków śrubowych? Zaciski są przystosowane do przewodów miedzianych, a sprężyna zabezpieczająca pozwala na bezpieczny montaż zarówno drutów, jak i linek.
• Czy produkt jest kompatybilny z obudowami innych producentów? Wielkość konstrukcyjna 8 jest standardem rynkowym, jednak pełną gwarancję szczelności i dopasowania uzyskuje się stosując oryginalne obudowy Weidmuller RockStar.
