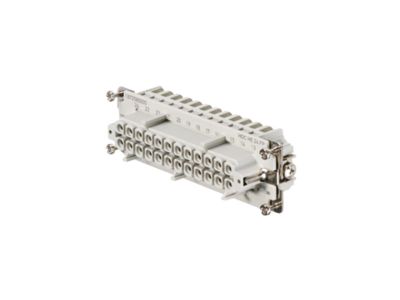

Wkład złącza żeński HDC HE 24 FP, wielkość 8, 24P+PE, 500V 16A, PUSH IN | 1873580000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza żeński HDC HE 24 FP o wielkości 8, wyposażony w 24 bieguny sygnałowe i jeden biegun ochronny (PE). Dzięki technologii PUSH IN montaż przewodów odbywa się szybko i bez użycia narzędzi. Prąd znamionowy 16 A oraz napięcie 500 V zapewniają bezpieczną pracę w obwodach sterowania i dystrybucji energii. Produkt przeznaczony do stosowania w przemysłowych złączach wtykowych serii HDC.

• Technologia PUSH IN: beznarzędziowe podłączanie przewodów sztywnych i z końcówkami – skraca czas instalacji i eliminuje ryzyko niedokręcenia.
• 24 bieguny + PE: umożliwia prowadzenie wielu obwodów sygnałowych i zasilających w jednym złączu, oszczędzając miejsce w rozdzielnicy.
• Prąd znamionowy 16 A: pozwala na bezpieczne przesyłanie energii w obwodach o średnim obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V: gwarantuje izolację odpowiednią dla większości przemysłowych instalacji sterowniczych i zasilających.
• Wielkość 8 (HDC): kompatybilność z obudowami i wkładami męskimi serii HE – łatwa integracja z istniejącymi systemami.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikację CE. Zastosowane materiały i konstrukcja zapewniają niezawodność w warunkach przemysłowych. Szczegółowe informacje o zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wkład złącza żeński HDC HE 24 FP jest przeznaczony do tworzenia wielobiegunowych połączeń w systemach sterowania i rozdziału energii. Sprawdza się w aplikacjach wymagających szybkiego montażu i dużej liczby styków.

• Dystrybucja sygnałów i zasilania w szafach sterowniczych oraz rozdzielnicach przemysłowych.
• Łączenie modułów automatyki (PLC, przekaźniki, styczniki) w scentralizowanych punktach przyłączeniowych.
• Zastosowanie w maszynach i urządzeniach produkcyjnych jako interfejs pomiędzy częścią ruchomą a stałą.
• Budowa systemów transmisji danych i sygnalizacji w instalacjach o podwyższonych wymaganiach niezawodności.

Wskazówki Montażowe

Montaż i podłączanie wkładu złącza mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Wkład przeznaczony jest do montażu w odpowiedniej obudowie złącza (wielkość 8) – nie stosować na szynie DIN. Przewody należy przygotować zgodnie z zaleceniami producenta: dla technologii PUSH IN zalecane jest użycie przewodów sztywnych lub giętkich z końcówkami. Moment dokręcania i dopuszczalne przekroje przewodów – patrz dokumentacja techniczna dołączona do produktu.

FAQ

• Czy wkład zawiera wszystkie styki i jest gotowy do montażu? Tak, wkład złącza żeński HDC HE 24 FP jest kompletnym elementem z zamontowanymi stykami. Wystarczy umieścić go w odpowiedniej obudowie (wielkość 8) i podłączyć przewody.
• Jaką technologią zaciskania są wyposażone styki? Styki wykorzystują technologię PUSH IN – przewody (sztywne lub giętkie z końcówkami) wciska się bezpośrednio do zacisku, co zapewnia szybkie i niezawodne połączenie bez użycia narzędzi.
• Czy produkt posiada stopień ochrony IP? Stopień ochrony zależy od zastosowanej obudowy zewnętrznej. Sam wkład złącza nie ma własnego IP – po zamontowaniu w obudowie szczelnej osiągnięta zostanie odpowiednia szczelność (np. IP65 lub wyższa w zależności od obudowy).
