Wkład złącza żeński HDC HE 10 FP, wielkość 4, 10P+PE, 500V 16A, PUSH IN | 1873540000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1288282

EAN

4032248458158

Kod Producenta

1873540000

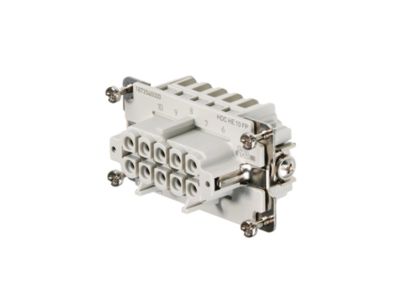

Wkład złącza żeński HDC HE 10 FP, wielkość 4, 10P+PE, 500V 16A, PUSH IN

Informacja o Produkcie

Opis i Kluczowe Cechy

Wkład złącza żeński HDC HE 10 FP (numer katalogowy 1873540000) to komponent serii Heavy Duty Connect, przeznaczony do przemysłowych złączy modułowych. Wyposażony w 10 styków sygnałowych oraz zacisk ochronny PE, umożliwia bezpieczne prowadzenie obwodów o napięciu do 500 V i prądzie znamionowym 16 A. Dzięki szybkiej technologii PUSH IN montaż odbywa się bez użycia narzędzi, co znacząco skraca czas instalacji. Wkład o wielkości 4 idealnie pasuje do standardowych obudów w tej serii.

Prąd znamionowy 16 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
Napięcie znamionowe 500 V: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu roboczym.
Konfiguracja 10P+PE: Dziesięć styków sygnałowych plus zacisk ochronny zapewnia kompleksowe okablowanie i uziemienie.
Technologia PUSH IN: Przyłącze przewodów bez narzędzi – wystarczy wsunąć odizolowany przewód, aby uzyskać trwałe i pewne połączenie.
Wielkość 4 (HDC HE): Uniwersalny format wkładu pasujący do szerokiej gamy obudów serii Heavy Duty Connect.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla złączy przemysłowych oraz posiada oznaczenie CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach elektrycznych i sterowniczych.

Zastosowanie

Wkład żeński HDC HE 10 FP znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie i niezawodne łączenie przewodów w warunkach przemysłowych. Idealnie sprawdza się w:

Budowie szaf sterowniczych i rozdzielnic przemysłowych – szybkie okablowanie modułów sterujących.
Systemach automatyki budynkowej – połączenia między stycznikami, przekaźnikami i PLC.
Przemysłowych liniach produkcyjnych – zasilanie i sygnalizacja maszyn i urządzeń.
Łącznikach do silników i napędów – transmisja sygnałów sterujących i zasilania.

Wskazówki Montażowe

Montaż wkładu złącza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkład przeznaczony jest do instalacji w odpowiedniej obudowie na szynie TH35 (DIN) lub w obudowie wolnostojącej. Przekrój przewodów należy dobrać do prądu znamionowego 16 A zgodnie z obowiązującymi normami. W przypadku technologii PUSH IN wystarczy odizolować przewód na odpowiednią długość (zalecaną przez producenta) i wsunąć go do gniazda. Moment dokręcania ewentualnych śrub mocujących – zgodnie z dokumentacją techniczną.

FAQ

Jaki jest maksymalny prąd znamionowy tego produktu? Prąd znamionowy wynosi 16 A, zgodnie ze specyfikacją producenta.
Jaki jest stopień ochrony wkładu? Stopień ochrony zależy od zastosowanej obudowy. Sam wkład zapewnia izolację podstawową; w warunkach przemysłowych należy stosować obudowy o odpowiednim IP (np. IP65 lub wyższym).
Jaki tryb pracy styku? Wkład zawiera styki stałe (nieprzełączające) przeznaczone do trwałego połączenia przewodów – nie służy do łączenia/rozłączania pod obciążeniem.
