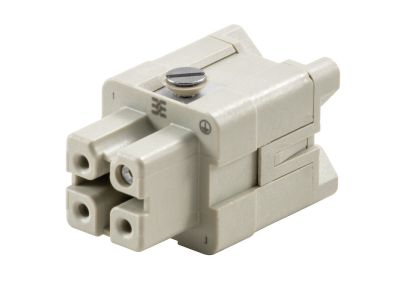

Wkład złącza żeński HDC HA 3 FS, wielkość 1, 3P+PE, 400V 16A, zaciski śrubowe | 1498200000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza żeński HDC HA 3 FS o numerze katalogowym 1498200000 to wysokiej klasy komponent systemów połączeń przemysłowych marki Weidmuller. Produkt ten należy do serii HA, która charakteryzuje się kompaktową budową przy zachowaniu wysokich parametrów elektrycznych. Wkład posiada 3 bieguny robocze oraz styk ochronny (3P+PE), co zapewnia bezpieczne uziemienie układu. Prąd znamionowy na poziomie 16 A oraz napięcie znamionowe 400 V sprawiają, że jest to rozwiązanie idealne do zasilania maszyn i urządzeń w trudnych warunkach przemysłowych.

• Wielkość obudowy 1: Standardowy rozmiar pozwalający na łatwą integrację z popularnymi obudowami HDC.
• Zaciski śrubowe: Sprawdzona technologia przyłączeniowa gwarantująca pewny styk elektryczny i odporność na wstrząsy.
• Wysoka izolacja: Wykonanie z materiałów termoplastycznych o wysokiej klasie palności zapewnia bezpieczeństwo pożarowe.
• Trwałość mechaniczna: Konstrukcja przewidziana na minimum 500 cykli wpinania i wypinania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wkład spełnia wymagania normy DIN EN 61984 dotyczącą złączy wtykowych. Posiada certyfikację UL oraz CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień zanieczyszczenia 3 oraz napięcie udarowe wytrzymywane na poziomie 4 kV świadczą o doskonałej odporności izolacji na przepięcia i zabrudzenia środowiskowe.

Zastosowanie

Wkład HDC HA 3 FS znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz budowy maszyn. Jest niezastąpiony wszędzie tam, gdzie wymagane jest szybkie i bezbłędne rozłączanie obwodów sterowniczych i zasilających. Typowe obszary wykorzystania to szafy sterownicze, systemy transportowe, linie produkcyjne oraz instalacje w przemyśle energetycznym. Dzięki kompaktowym wymiarom wielkości 1, jest szczególnie ceniony w aplikacjach o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Podczas instalacji wkładu należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodów. Zaleca się stosowanie tulejek kablowych, aby zapobiec rozwarstwianiu się żył miedzianych w zacisku śrubowym. Moment dokręcania śrub powinien być zgodny ze specyfikacją techniczną producenta (zazwyczaj 0,5 Nm), co zapobiega poluzowaniu się styku pod wpływem wibracji. Po zamontowaniu wkładu w obudowie należy upewnić się, że uszczelka przylega prawidłowo, a mechanizm blokujący działa płynnie, co gwarantuje zachowanie deklarowanego stopnia ochrony IP.

FAQ

• Czy wkład pasuje do standardowych obudów innych producentów? Tak, wkład w rozmiarze 1 jest kompatybilny ze standardowymi obudowami typu Heavy Duty Connectors innych wiodących marek, o ile zachowują one normę wymiarową wielkości 1.
• Jaki przekrój przewodu można podłączyć do zacisków? Zaciski śrubowe w tym modelu obsługują przewody o przekroju od 0,5 mm² do 2,5 mm², co pozwala na elastyczne dopasowanie do wymagań prądowych instalacji.
• Czy produkt wymaga specjalistycznych narzędzi do montażu? Do montażu wystarczy standardowy wkrętak płaski lub krzyżakowy, co znacząco upraszcza prace serwisowe i instalacyjne w terenie.
