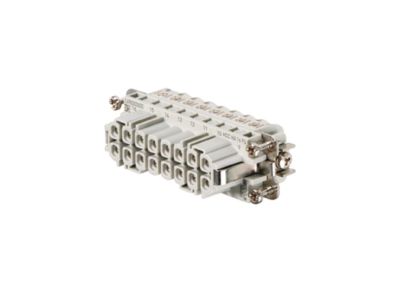

Wkład złącza żeński HDC HA 16 FS, wielkość 5, 16P+PE, 250V 16A, zaciski śrubowe | 1650780000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza żeński HDC HA 16 FS marki Weidmuller o numerze katalogowym 1650780000 to profesjonalne rozwiązanie dedykowane do systemów połączeń przemysłowych Heavy Duty Connectors. Produkt charakteryzuje się kompaktową budową w rozmiarze 5, oferując jednocześnie wysoką gęstość upakowania styków w układzie 16P+PE (16 torów prądowych plus styk ochronny). Wykonanie z wysokiej jakości poliwęglanu wzmocnionego włóknem szklanym zapewnia doskonałą izolację elektryczną oraz odporność mechaniczną w szerokim zakresie temperatur pracy.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 16 A przy napięciu znamionowym 250 V pozwala na bezpieczne zasilanie wymagających odbiorników przemysłowych.
• Niezawodne połączenie śrubowe: Zastosowanie zacisków śrubowych gwarantuje trwały styk elektryczny, odporny na wstrząsy i wibracje, co jest kluczowe w środowisku maszynowym.
• Materiał izolacyjny: Tworzywo o klasie palności V-0 według normy UL 94 minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii.
• Srebrzone styki: Powierzchnia styków wykonana ze stopu miedzi z powłoką srebrną zapewnia niską rezystancję przejścia i długą żywotność mechaniczną (minimum 500 cykli wpinania).

Zgodność z Normami

Wkład HDC HA 16 FS został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach automatyki. Produkt spełnia wymagania normy DIN EN 61984 dotyczącą złączy wtykowych, co gwarantuje pełne bezpieczeństwo użytkowania. Posiada certyfikację UL oraz CSA, co umożliwia jego stosowanie na rynkach globalnych, w tym w Ameryce Północnej. Stopień zanieczyszczenia 3 oraz napięcie udarowe wytrzymywane na poziomie 4 kV świadczą o wysokiej odporności izolacji na przepięcia.

Zastosowanie

Złącze znajduje szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz systemów transportowych. Dzięki swojej wytrzymałości idealnie sprawdza się w:

• Automatyce przemysłowej: Łączenie modułów sterujących z elementami wykonawczymi.
• Energetyce: Przesył sygnałów sterujących i zasilania w rozdzielnicach niskiego napięcia.
• Robotyce: Połączenia w ruchomych ramionach robotów, gdzie wymagana jest pewność styku przy częstych drganiach.
• Budowie pojazdów szynowych: Jako element systemów pomocniczych wymagających certyfikowanych komponentów.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do zachowania parametrów technicznych złącza. Należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Zaleca się stosowanie tulejek kablowych dla przewodów giętkich o przekroju od 0,5 mm² do 2,5 mm².
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z momentem wynoszączym od 0,5 Nm do 0,55 Nm, co zapobiega luzowaniu się przewodów oraz uszkodzeniu gwintu.
• Długość odizolowania: Przewód należy odizolować na długości dokładnie 9 mm, aby zapewnić pełne osadzenie w zacisku bez wystawania nieizolowanych części pod napięciem.
• Kodowanie: W przypadku stosowania wielu złączy obok siebie, zaleca się użycie kołków kodujących, aby uniknąć błędnego połączenia (mismatch).

FAQ

1. Czy wkład HA 16 FS pasuje do standardowych obudów innych producentów?
Tak, wkład jest wykonany w standardzie wielkości 5, co zapewnia kompatybilność z obudowami HDC innych renomowanych producentów zachowujących normy DIN.

2. Jaki jest zakres temperatur pracy dla tego wkładu?
Wkład może bezpiecznie pracować w temperaturze otoczenia od -40°C do +125°C, co pozwala na jego montaż w bardzo trudnych warunkach przemysłowych.

3. Czy złącze wymaga specjalistycznych narzędzi do montażu?
Do montażu przewodów wystarczy standardowy wkrętak płaski (rozmiar 0,6 x 3,5 mm), co znacznie ułatwia prace serwisowe w terenie.
