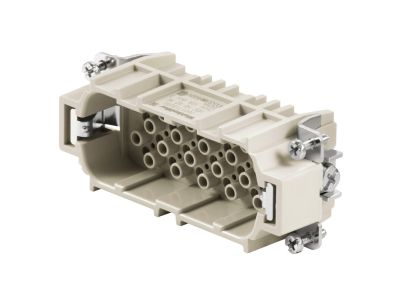

Wkład złącza męski HDC HD 40 MC, wielkość 6, 40P+PE, 250V 10A, zaciski zagniatane | 1601710000 Weidmuller

Opis i Kluczowe Cechy

Wkład złącza męski HDC HD 40 MC (numer katalogowy 1601710000) to zaawansowany element złącza przemysłowego w rozmiarze 6, przeznaczony do pracy w wymagających środowiskach produkcyjnych. Oferuje 40 styków sygnałowych oraz dodatkowy styk ochronny PE o łącznej liczbie 41 pinów, co umożliwia kompleksowe okablowanie rozbudowanych układów sterowania i zasilania w jednym złączu. Wyposażony w zaciski zagniatane (crimp) zapewnia trwałe, odporne na wibracje połączenie przewodów bez ryzyka poluzowania podczas eksploatacji. Znamionowe napięcie 250V i prąd 10A gwarantują stabilną transmisję sygnałów oraz bezpieczne zasilanie odbiorników o umiarkowanym poborze prądu.

• 40 pinów sygnałowych + PE (41 pinów łącznie): Umożliwia kompleksowe okablowanie układów sterowania i zasilania w jednym złączu, co ogranicza liczbę połączeń i oszczędza miejsce w szafie sterowniczej.
• Zaciski zagniatane (crimp): Zapewniają trwałe, odporne na wibracje połączenie przewodów z kontaktami – gwarantuje niezawodność sygnału nawet w trudnych warunkach przemysłowych.
• Napięcie znamionowe 250V i prąd 10A: Pozwalają na bezpieczne przesyłanie sygnałów sterujących oraz zasilania odbiorników bez ryzyka przeciążenia styków.
• Wielkość obudowy 6 (HDC): Kompaktowa konstrukcja dostosowana do standardowych obudów przemysłowych, ułatwia integrację z istniejącą infrastrukturą.
• Wkład męski (male insert): Przeznaczony jako część wtykowa złącza, zapewniający pewne i powtarzalne połączenie z wkładem żeńskim w standardzie HDC HD 40.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dla złączy przemysłowych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Wkład złącza spełnia standardy jakościowe obowiązujące w branży automatyki przemysłowej.

Zastosowanie

Wkład złącza męski HDC HD 40 MC znajduje szerokie zastosowanie w przemyśle, automatyce budynkowej oraz instalacjach maszyn i urządzeń. Doskonale nadaje się do miejsc, gdzie wymagane jest szybkie i bezpieczne łączenie obwodów sterowniczych i zasilających.

• Łączenie obwodów sterowniczych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Połączenia pomiędzy maszynami a panelami operatorskimi w systemach produkcyjnych.
• Instalacje w systemach transportu bliskiego, robotyce i liniach montażowych.
• Okablowanie w trudnych warunkach przemysłowych, gdzie wymagana jest duża niezawodność połączeń.

Wskazówki Montażowe

Montaż wkładu złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Do zaciskania przewodów w stykach złącza używaj dedykowanych narzędzi zagniatających zgodnych z zaleceniami producenta. Przekrój przewodów dobierz do prądu znamionowego 10A oraz specyfikacji technicznej złącza. Po zakończeniu montażu sprawdź ciągłość połączeń oraz izolację całego okablowania.

FAQ

• Jaki jest stopień ochrony wkładu złącza? Producent nie podaje konkretnej wartości IP dla samego wkładu. Stopień ochrony całego złącza zależy od zastosowanej obudowy (skorupy) – wkład należy montować w odpowiedniej obudowie HDC, która zapewni wymagany stopień ochrony dla danej aplikacji.
• Czy do zaciskania styków potrzebne jest specjalne narzędzie? Tak, styki typu crimp wymagają użycia dedykowanych narzędzi zaciskowych dostosowanych do przekroju przewodu i typu styku. Zastosowanie odpowiedniego narzędzia gwarantuje powtarzalną siłę docisku i niezawodność połączenia.
• Czy wkład nadaje się do przesyłania sygnałów analogowych i cyfrowych? Tak, 40-stykowa konstrukcja z dodatkowym stykiem ochronnym PE umożliwia prowadzenie zarówno sygnałów analogowych (np. 4-20 mA, termopary), jak i cyfrowych (np. 24V DC, Profibus, Ethernet) – pod warunkiem zachowania odpowiednich zasad separacji sygnałów w okablowaniu.
