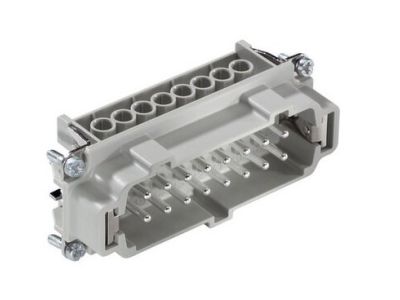

Wkład złącza 16P+PE męski 16A 500V Epic H-BE 16 SS 17-32 | 10202000 Lapp Kabel

Opis i Kluczowe Cechy

Wkład złącza 16P+PE męski 16A 500V (symbol 10202000) to wysokiej jakości komponent zaprojektowany do transmisji sygnałów sterowniczych oraz zasilania w rozdzielnicach i szafach sterowniczych. Wykonany z poliwęglanu klasy palności V-0 (UL94), zapewnia bezpieczeństwo przeciwpożarowe w instalacjach elektrycznych. Zaciski śrubowe umożliwiają elastyczny montaż z żyłami o przekrojach od 0,5 mm² do 2,5 mm², w tym wielodrutowych bez konieczności stosowania końcówek kablowych.

• 16 styków + PE (uziemienie): Umożliwia jednoczesną transmisję sygnałów sterowniczych i zasilania przy użyciu jednego złącza, redukując ilość okablowania w rozdzielnicy.
• Zaciski śrubowe z ochroną żyły: Pozwalają na bezpośrednie podłączanie przewodów wielodrutowych bez końcówek, co skraca czas montażu i eliminuje ryzyko poluzowania połączenia.
• Wytrzymały poliwęglan V-0: Materiał samogasnący, odporny na wysokie temperatury – klasa palności potwierdzona badaniami UL94, co gwarantuje bezpieczeństwo w warunkach zwarć i przeciążeń.
• Rozmiar konstrukcyjny 32B: Kompatybilny z szeroką gamą obudów złączowych, co ułatwia dobór komponentów w instalacjach przemysłowych.
• Zakres przekrojów 0,5-2,5 mm²: Uniwersalność zastosowania – od cienkich przewodów sygnałowych po zasilające, bez potrzeby wymiany wkładów.

Zgodność z Normami

Wkład złącza spełnia wymagania norm międzynarodowych, w tym IEC, UL/CSA oraz DIN EN 45545-2:2016-02 (dla pojazdów szynowych). Posiada certyfikację UL i VDE, co potwierdza jego zgodność z przepisami bezpieczeństwa w zakresie palności, izolacji i trwałości połączeń. Deklaracja zgodności CE.

Zastosowanie

Wkłady złącz 16P+PE znajdują zastosowanie w zaawansowanych instalacjach elektrycznych, gdzie wymagana jest niezawodna transmisja sygnałów i zasilania przy wysokim poziomie bezpieczeństwa.

• Transmisja sygnałów sterowniczych do elementów wykonawczych w technologiach platformowych i oświetleniowych.
• Podłączanie urządzeń i maszyn w aplikacjach przemysłowych (np. dźwigi, obrabiarki).
• Instalacje w rozdzielnicach i szafach sterowniczych wymagających wysokiej gęstości okablowania.
• Systemy automatyki budynkowej i przemysłowej, gdzie kluczowa jest elastyczność montażu i kompatybilność z różnymi typami przewodów.

Wskazówki Montażowe

Montaż wkładu powinien być przeprowadzony przez kwalifikowany personel SEP po odłączeniu napięcia w instalacji. Zaciski śrubowe należy dokręcać z zalecanym momentem siły (sprawdź w dokumentacji producenta). Upewnij się, że średnica przewodu mieści się w zakresie 0,5–2,5 mm², a żyła wielodrutowa nie wymaga końcówek. Wkłady można ze sobą łączyć w ramach rozmiaru 32B, co zwiększa elastyczność projektowania złączy. Po montażu zaleca się wizualną inspekcję połączeń.

FAQ

• Czy wkład jest kompatybilny z innymi typami zacisków (np. push-in)? Tak – wkłady serii EPIC® H-BE mogą być łączone z innymi typami połączeń (śrubowe, zagniatane, push-in) w ramach rozmiaru 32B, co umożliwia elastyczne projektowanie złączy.
• Jaki jest maksymalny prąd roboczy wkładu? Wkład jest klasyfikowany na 16 A (AC rms/DC), zgodnie z UL/CSA, co umożliwia jego stosowanie w typowych obwodach sterowniczych i zasilających.
• Czy wkład nadaje się do zastosowań w pojazdach szynowych? Tak – spełnia wymagania normy DIN EN 45545-2:2016-02 (poziomy zagrożenia HL1, HL2, HL3), co potwierdza jego przydatność w transporcie szynowym.
