Wkład uszczelniający do dławnic SKINTOP DIX 16450 | 53616450 Lapp Kabel

Opis i Kluczowe Cechy

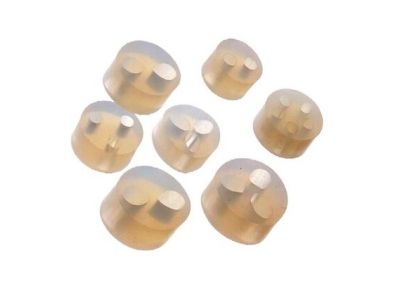

Wkład uszczelniający SKINTOP DIX 16450 (symbol 53616450) to wieloprzepustowy element przeznaczony do dławnic kablowych. Przystosowany do montażu w gnieździe o wymiarze PG 16, umożliwia wprowadzenie do czterech kabli o średnicy do 5 mm każdy. Naturalny kolor wkładu zapewnia uniwersalność w montażu różnych systemów kablowych.

• 4 otwory o średnicy 5 mm: Pozwalają na prowadzenie wielu przewodów w jednej dławnicy, zwiększając gęstość okablowania w ograniczonej przestrzeni.
• Wymiary PG 16: Kompatybilny z powszechnie stosowanymi dławnicami kablowymi – prostota montażu i wymiany.
• Naturalny kolor wkładu: Neutralny design ułatwia identyfikację i integrację z różnymi typami instalacji.
• Uniwersalne zastosowanie: Przeznaczony do montażu wielu kabli i przewodów w jednej dławnicy, co redukuje potrzebę stosowania dodatkowych elementów uszczelniających.
• Zastąpienie wewnętrznej uszczelki: Działa jako pierścień uszczelniający z wieloma otworami, eliminując konieczność użycia standardowej uszczelki.

Zgodność z Normami

Wkład uszczelniający spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla instalacji elektrycznych i mechanicznych w zakresie szczelności oraz ochrony połączeń kablowych.

Zastosowanie

Wkład uszczelniający SKINTOP DIX 16450 znajduje zastosowanie w instalacjach, gdzie wymagane jest zagęszczenie okablowania przy jednoczesnym zachowaniu szczelności i ochrony przed czynnikami zewnętrznymi.

• Montaż wielu kabli w jednej dławnicy w szafach sterowniczych i rozdzielnicach.
• Instalacje przemysłowe z dużymi gęstościami okablowania.
• Systemy automatyki i sterowania, gdzie przestrzeń montażowa jest ograniczona.
• Puszki przyłączeniowe i obudowy urządzeń wymagające elastycznego prowadzenia kilku przewodów.

Wskazówki Montażowe

Montaż wkładu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Wkład należy umieścić w gnieździe dławnicy o wymiarze PG 16, a następnie wprowadzić przewody przez odpowiednie otwory o średnicy 5 mm. Ważne, aby wszystkie kable miały jednakową średnicę i były odpowiednio zabezpieczone, aby nie uszkodzić wkładu podczas montażu. Dokręcanie powinno odbywać się równomiernie, bez nadmiernego nacisku. Przed zamknięciem układu sprawdzić szczelność i stabilność połączeń.

FAQ

• Czy wkład jest kompatybilny z innymi dławnicami niż SKINTOP? Wkład jest przeznaczony do montażu w gnieździe o wymiarze PG 16. Jego uniwersalność sprawia, że może być stosowany w wielu systemach dławnicowych, jednak zalecane jest sprawdzenie kompatybilności z konkretnym typem obudowy.
• Jaka jest maksymalna średnica kabli, które można wprowadzić? Każdy otwór w wkładzie ma średnicę 5 mm, co umożliwia wprowadzenie kabli o maksymalnej średnicy do 5 mm. W przypadku kabli o większych średnicach konieczne jest użycie odpowiedniego adaptera lub innego typu wkładu.
• Czy wkład zapewnia stopień ochrony IP? Stopień ochrony nie został określony w danych produktu. Szczelność montażu zależy od jakości dławnicy i prawidłowego dokręcenia wkładu. Zalecane jest stosowanie wkładu w suchych środowiskach wewnętrznych.
