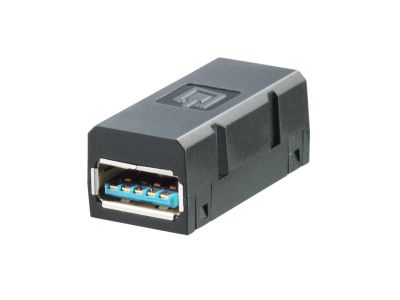

Wkład USB wkładka kołnierzowa Typ A IE-BI-USB-3.0-A | 1487920000 Weidmuller

Opis i Kluczowe Cechy

Wkład USB 3.0 Typ A w wykonaniu kołnierzowym (symbol 1487920000) to element przeznaczony do integracji z panelami sterowniczymi, pulpitami operatorskimi oraz rozdzielnicami. Złącze zgodne ze specyfikacją USB 3.0 umożliwia szybki transfer danych, co przekłada się na wygodne podłączanie urządzeń peryferyjnych bezpośrednio w szafie sterowniczej. Dzięki konstrukcji kołnierzowej wkładka montowana jest w wycięciu panelu, zapewniając stabilne i estetyczne wykończenie.

• USB 3.0 Typ A: Szybka transmisja danych (kompatybilność wsteczna z USB 2.0 i 1.1) – idealna do aktualizacji oprogramowania, diagnostyki lub tymczasowego podłączenia pamięci masowej w środowisku przemysłowym.
• Wkładka kołnierzowa: Łatwy montaż w wycięciu panelu o standardowym otworze, bez konieczności stosowania dodatkowych prowadnic – oszczędność czasu instalacji.
• Solidna obudowa: Wytrzymała konstrukcja odporna na mechaniczne uszkodzenia podczas eksploatacji w warunkach przemysłowych.
• Kompatybilność: Gotowe do pracy z typowymi przewodami USB – nie wymaga specjalistycznych narzędzi do podłączenia.
• Brak elementów ruchomych: Zwiększona niezawodność w porównaniu do gniazd z zatrzaskami – mniejsze ryzyko awarii przy częstym użytkowaniu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie ze standardami branżowymi dla złączy USB i posiada oznaczenie CE. Spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w suchych pomieszczeniach wewnątrz rozdzielnic.

Zastosowanie

Wkład USB 3.0 Typ A kołnierzowy znajduje zastosowanie wszędzie tam, gdzie potrzebne jest trwałe, łatwo dostępne gniazdo USB w obrębie szaf sterowniczych lub paneli operatorskich.

• Programowanie i serwisowanie sterowników PLC – bezpośrednie połączenie z komputerem przez port USB w panelu.
• Aktualizacja oprogramowania lub wgrywanie konfiguracji do urządzeń automatyki budynkowej i przemysłowej.
• Diagnostyka i odczyt danych z rejestratorów, falowników, zasilaczy czy mierników poprzez tymczasowe podłączenie pendrive'a lub kabla.
• Zastosowanie w systemach sygnalizacji i sterowania – jako punkt dostępu dla narzędzi serwisowych.

Wskazówki Montażowe

Montaż wkładki USB powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP (lub odpowiednimi kwalifikacjami w zakresie instalacji elektrycznych). Przed rozpoczęciem prac należy odłączyć napięcie zasilania szafy sterowniczej. Wkładkę montuje się w wycięciu panelu o średnicy odpowiedniej dla złącza kołnierzowego (zgodnie z dokumentacją producenta). Przewód USB należy podłączyć do odpowiedniego portu wewnątrz szafy, zachowując minimalny promień gięcia. Nie przekraczać maksymalnych parametrów mechanicznych podanych w karcie katalogowej.

FAQ

• Czy wkładka USB 3.0 jest kompatybilna z urządzeniami USB 2.0? Tak, złącze USB 3.0 jest w pełni kompatybilne wstecznie z urządzeniami i kablami USB 2.0 oraz 1.1, choć prędkość transmisji będzie ograniczona do możliwości podłączonego urządzenia.
• Jaki jest stopień ochrony wkładki? Producent nie deklaruje konkretnego stopnia ochrony IP – zaleca się montaż wewnątrz szaf lub paneli w suchych pomieszczeniach, gdzie nie występuje bezpośrednie narażenie na wilgoć lub pył.
• Czy wkładka wymaga dodatkowego podświetlenia lub sygnalizacji? Nie, jest to pasywne złącze bez elementów sygnalizacyjnych. Ewentualne diody LED mogą być dodane w systemie przez osobne moduły – wkładka służy wyłącznie do transmisji danych.
