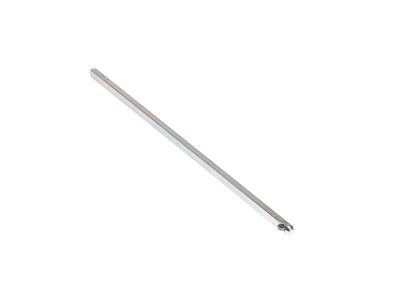

Wałek do pokręteł, długość 330mm, średnica 6mm, OXS6X330 | 1SCA101661R1001 ABB

Opis i Kluczowe Cechy

Wałek przedłużający OXS6X330 to kluczowy element osprzętu sterowniczego marki ABB, zaprojektowany z myślą o zapewnieniu niezawodnego przeniesienia napędu w rozłącznikach izolacyjnych serii OT oraz przełącznikach OTC. Produkt charakteryzuje się precyzyjnie określoną długością wynoszącą 330 mm, co pozwala na montaż aparatury w głębokich szafach sterowniczych, gdzie odległość między mechanizmem rozłącznika a pokrętłem na elewacji jest znaczna. Średnica wałka wynosi 6 mm, co gwarantuje pełną kompatybilność z dedykowanymi gniazdami napędowymi oraz pokrętłami ABB, eliminując ryzyko luzów mechanicznych.

• Wysoka wytrzymałość mechaniczna: Wykonanie z wysokiej jakości materiałów zapewnia odporność na skręcanie podczas operowania rozłącznikami o dużym prądzie znamionowym.
• Optymalna długość: 330 mm pozwala na elastyczną konfigurację zabudowy wewnątrz rozdzielnicy.
• Precyzyjne dopasowanie: Średnica 6 mm (przekrój kwadratowy) zapewnia stabilne połączenie z rączkami i pokrętłami.
• Uniwersalność: Komponent dedykowany do szerokiej gamy rozłączników OT i OTC w zakresie od 16A do 4000A.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi grupy ABB. Jako akcesorium do aparatury modułowej i przemysłowej, wałek OXS6X330 wspiera instalacje spełniające normy bezpieczeństwa dotyczące rozłączników izolacyjnych. Wykorzystanie oryginalnych akcesoriów ABB gwarantuje zachowanie deklarowanych parametrów mechanicznych całego układu napędowego, co jest kluczowe dla zachowania ciągłości pracy i bezpieczeństwa obsługi zgodnie z normami IEC.

Zastosowanie

Wałek OXS6X330 znajduje szerokie zastosowanie w zaawansowanych systemach rozdziału energii oraz automatyki przemysłowej. Jest niezbędny w sytuacjach, gdy rozłącznik zamontowany jest na tylnej płycie montażowej, a sterowanie musi odbywać się z zewnątrz szafy za pomocą pokrętła zamontowanego na drzwiach. Dzięki modułowej budowie serii OT i OTC, wałek ten sprawdza się w układach od 1 do 8 biegunów, zarówno w napędach montowanych z przodu, jak i z boku urządzenia. Jest to rozwiązanie idealne dla prefabrykatorów rozdzielnic niskiego napięcia oraz inżynierów utrzymania ruchu.

Wskazówki Montażowe

Podczas instalacji wałka OXS6X330 należy zwrócić szczególną uwagę na osiowość połączenia między mechanizmem rozłącznika a otworem w drzwiach szafy. Wałek należy pewnie osadzić w gnieździe napędowym rozłącznika, a następnie zablokować zgodnie z instrukcją danego modelu aparatu. W razie potrzeby wałek o długości 330 mm może zostać przycięty do wymaganej długości roboczej, pod warunkiem zachowania czystości krawędzi cięcia, co ułatwi montaż pokrętła. Zaleca się sprawdzenie poprawności działania mechanizmu (pełne otwarcie i zamknięcie styków) przed ostatecznym oddaniem rozdzielnicy do eksploatacji.

FAQ

• Czy wałek OXS6X330 można skracać? Tak, konstrukcja wałka pozwala na jego docięcie do pożądanej długości, aby idealnie dopasować go do głębokości szafy sterowniczej.
• Z jakimi seriami rozłączników współpracuje ten model? Wałek jest w pełni kompatybilny z seriami OT oraz OTC marki ABB, obsługującymi prądy od 16A do 4000A.
• Jaki jest przekrój wałka? Wałek posiada standardowy przekrój kwadratowy o boku 6 mm, co jest standardem dla mniejszych i średnich napędów ABB.
• Czy produkt jest odporny na korozję? Tak, materiały użyte do produkcji wałków ABB są poddawane procesom zabezpieczającym, co pozwala na pracę w typowych warunkach przemysłowych.
