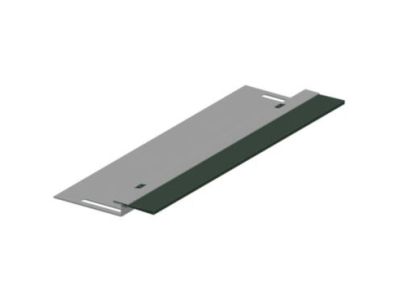

Uszczelka szczotkowa wejścia kablowego Spacial SM 1000mm | NSYSMBCE10 Schneider Electric

Opis i Kluczowe Cechy

Uszczelka szczotkowa wejścia kablowego Spacial SM o długości 1000 mm (symbol NSYSMBCE10) to akcesorium przeznaczone do wielozadaniowego zastosowania w obudowach z gamy Spacial. Umożliwia prowadzenie kabli przez otwór wentylacyjny lub przepust przy jednoczesnym zachowaniu szczelności i ochrony przed przedostawaniem się zanieczyszczeń. Produkt dostarczany w zestawie 1 sztuki.

• Długość 1000 mm: optymalne dopasowanie do standardowych otworów w szafach Spacial SM, umożliwia wyprowadzenie dużej liczby przewodów bez konieczności łączenia kilku elementów.
• Konstrukcja szczotkowa: elastyczne włókna dopasowują się do kształtu kabli, zapewniając skuteczną barierę dla kurzu, pyłu i drobnych gryzoni, a jednocześnie nie utrudniają swobodnego wprowadzania przewodów.
• Przeznaczona do gamy Spacial: kompatybilna z obudowami Spacial SM i innymi modelami z tej serii, co gwarantuje łatwy montaż i estetyczne wykończenie.
• Wielozadaniowość: sprawdza się zarówno w zastosowaniach przemysłowych, jak i komercyjnych, gdzie wymagane jest uszczelnienie wejścia kablowego przy zachowaniu odpowiedniej wentylacji.
• Łatwa instalacja: montaż bez użycia specjalistycznych narzędzi – uszczelkę wystarczy wcisnąć w przygotowany otwór w obudowie.

Zgodność z Normami

Produkt przeznaczony do stosowania w obudowach elektrycznych spełniających wymagania europejskich norm bezpieczeństwa. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami unijnymi. W przypadku braku szczegółowych danych normatywnych w dokumentacji producenta, zaleca się stosowanie zgodnie z przeznaczeniem oraz instrukcją montażu dostarczoną wraz z obudową.

Zastosowanie

Uszczelka szczotkowa Spacial SM znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i szczelne wyprowadzenie kabli z szafy rozdzielczej, sterowniczej lub zasilającej.

• Uszczelnienie otworów w szafie dla poprowadzenia kabli zasilających i sterowniczych w rozdzielnicach głównych i podrzędnych.
• Zabezpieczenie wnętrza obudowy przed wnikaniem pyłów, wiórów metalowych oraz drobnych zwierząt w warunkach przemysłowych (hale produkcyjne, magazyny).
• Organizacja wejścia kablowego w szafach automatyki – umożliwia łatwą modyfikację okablowania bez demontażu obudowy.
• Stosowanie w obudowach zewnętrznych (pod zadaszeniem) jako dodatkowa ochrona przed owadami i zanieczyszczeniami.

Wskazówki Montażowe

Montaż uszczelki szczotkowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania w obrębie szafy. Uszczelkę należy wcisnąć w odpowiednio przygotowany otwór (wymiary zgodne z dokumentacją obudowy). Nie wymaga stosowania narzędzi ani materiałów mocujących – utrzymuje się dzięki wtłoczeniu w profil. Po zamontowaniu przeprowadź kontrolę wizualną poprawności osadzenia. Przekrój wprowadzanych przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami norm; nie przekraczaj maksymalnej liczby kabli zalecanej przez producenta obudowy.

FAQ

• Czy uszczelka nadaje się do szaf innych marek niż Spacial SM? Produkt został zaprojektowany specjalnie dla gamy Spacial SM, jednak ze względu na uniwersalny profil może być stosowany w innych obudowach o odpowiednim wymiarze otworu – przed montażem sprawdź kompatybilność mechaniczną.
• Czy uszczelka chroni przed wilgocią? Uszczelka szczotkowa nie zapewnia pełnej wodoszczelności – jej głównym zadaniem jest ochrona przed kurzem i gryzoniami. W przypadku wymogu wyższego stopnia ochrony IP należy zastosować dedykowane dławnice kablowe.
• Jakie są maksymalne wymiary pojedynczego kabla, który można wprowadzić przez uszczelkę? Włókna elastycznie dopasowują się do kabli o różnych średnicach; nie ma sztywnego ograniczenia, ale zbyt duży pojedynczy przewód może powodować niecałkowite uszczelnienie. W przypadku prowadzenia kabli o dużym przekroju zaleca się stosowanie wielu mniejszych otworów lub dławnic.
