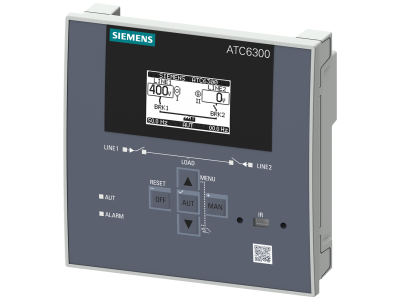

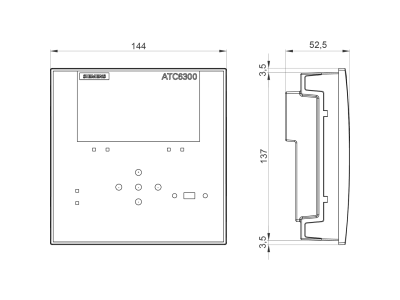

Przełącznik sieciowy do sterowania 3KC ATC6300; LCD; 144x144 mm, SENTRON | 3KC9000-8TL40 Siemens

Alternatywny kod produktu: 3KC90008TL40

Opis i Kluczowe Cechy

Przełącznik sieciowy SENTRON 3KC ATC6300 (symbol 3KC9000-8TL40) to zaawansowane urządzenie sterujące przeznaczone do automatycznego transferu obciążenia między siecią główną a zastępczą. Wyposażony w czytelny wyświetlacz LCD oraz uniwersalne napięcie zasilania (100…240 V AC / 110…250 V DC) i napięcie pomiarowe Ue 100…480 V AC, zapewnia elastyczną integrację w instalacjach przemysłowych i budynkowych. Przyłącze wykonano za pomocą zacisków śrubowych, a konstrukcja umożliwia rozbudowę o maksymalnie 2 dodatkowe moduły. Urządzenie przeznaczone do montażu w tablicy sterowniczej.

• Wyświetlacz LCD: Ułatwia odczyt parametrów pracy oraz konfigurację ustawień przełączania sieci.
• Szeroki zakres napięcia zasilania (100…240 V AC / 110…250 V DC): Pozwala na stosowanie urządzenia w różnych systemach zasilania bez konieczności stosowania dodatkowych przetwornic.
• Napięcie pomiarowe Ue 100…480 V AC: Kompatybilność z typowymi sieciami nn, umożliwia monitorowanie i przełączanie obciążeń w szerokim zakresie.
• Możliwość rozbudowy o maksymalnie 2 dodatkowe moduły: Zapewnia elastyczność w dostosowaniu funkcjonalności (np. moduły komunikacyjne) do wymagań konkretnej aplikacji.
• Przyłącze zaciskowe śrubowe: Gwarantuje trwałe i pewne połączenie przewodów, łatwy montaż i serwis.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach i tablicach sterowniczych zgodnie z wymaganiami producenta.

Zastosowanie

Przełącznik sieciowy SENTRON 3KC ATC6300 służy do automatycznego przełączania obciążenia między dwoma źródłami zasilania – siecią główną a siecią zastępczą (awaryjną). Znajduje zastosowanie w obiektach wymagających ciągłości zasilania.

• Automatyczny transfer obciążenia między siecią główną a siecią zastępczą w rozdzielnicach głównych.
• Sterowanie wyłącznikami kompletnymi ACB, LBS w instalacjach przemysłowych i komercyjnych.
• W systemach zasilania gwarantowanego (UPS) oraz w układach redundancji zasilania.
• Możliwość rozbudowy o moduły komunikacyjne do zdalnego monitorowania i sterowania.

Wskazówki Montażowe

Montaż urządzenia w tablicy sterowniczej powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwody są bezpieczne. Przyłącza zacisków śrubowych dokręcać momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobrać do prądu obciążenia oraz warunków instalacji, przestrzegając norm bezpieczeństwa.

FAQ

• Jakie napięcie zasilania jest wymagane dla przełącznika ATC6300? Urządzenie może być zasilane napięciem 100…240 V AC 50/60 Hz lub 110…250 V DC, co zapewnia szeroką kompatybilność.
• Czy możliwa jest rozbudowa przełącznika o dodatkowe moduły? Tak, konstrukcja przewiduje możliwość podłączenia maksymalnie 2 dodatkowych modułów rozszerzających funkcjonalność.
• Do czego służy przełącznik sieciowy SENTRON 3KC ATC6300? Służy do automatycznego przełączania obciążenia między siecią główną a zastępczą, zapewniając ciągłość zasilania w instalacjach przemysłowych i budynkowych.
