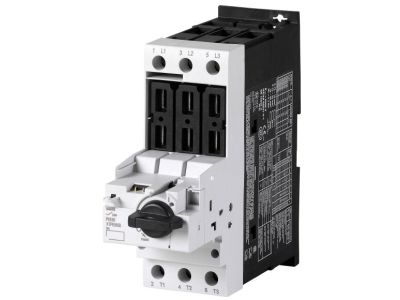

Urządzenie podstawowe bez wyzwalacza, PKE65 PKE | 138258 Eaton

Alternatywny kod produktu: PKE65

Opis i Kluczowe Cechy

Urządzenie podstawowe bez wyzwalacza PKE65 PKE (symbol 138258) to wyłącznik silnikowy pełniący funkcję odłącznika, przeznaczony do budowy kompletnych układów zabezpieczenia silników oraz instalacji elektrycznych. Jego modułowa konstrukcja umożliwia beznarzędziową rozbudowę o elektroniczne bloki wyzwolenia PKE-XTU, co pozwala dostosować parametry ochrony do konkretnych obciążeń – bez konieczności wymiany całego aparatu. Dzięki opcjonalnym akcesoriom (łączniki pomocnicze, wyzwalacz napięcia, ogranicznik prądu pokrętła drzwiowe) stanowi elastyczne rozwiązanie w rozdzielnicach przemysłowych i sterowniczych.

• Funkcja odłącznika: zapewnia bezpieczne odcięcie obwodu podczas prac serwisowych, spełniając wymogi odłączenia widocznego (zgodnie z normami dla odłączników).
• Beznarzędziowa rozbudowa o bloki PKE-XTU: umożliwia szybkie dopasowanie charakterystyki wyzwalania do ochrony silnikowej lub kabli/instalacji, skracając czas konfiguracji.
• Możliwość montażu łączników pomocniczych: pozwala na zdalną sygnalizację stanu pracy (załączenie/zadziałanie zabezpieczenia) w systemach sterowania PLC lub automatyce budynkowej.
• Kompatybilność z wyzwalaczem napięcia: umożliwia zdalne wyłączanie w przypadku zaniku lub przekroczenia napięcia sterującego, zwiększając poziom bezpieczeństwa instalacji.
• Ogranicznik prądu i pokrętła drzwiowe: zapewniają wygodną obsługę i możliwość blokady w pozycji wyłączonej, chroniąc przed przypadkowym załączeniem.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymogami dyrektyw niskonapięciowych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi przepisami. Konstrukcja jako odłącznika spełnia wymagania dla urządzeń odłączających (kategoria użytkowania AC-22/AC-23 w zależności od konfiguracji). Montaż i eksploatacja powinny odbywać się zgodnie z instrukcją producenta.

Zastosowanie

Wyłącznik silnikowy PKE65 PKE znajduje zastosowanie wszędzie tam, gdzie wymagana jest elastyczna ochrona i zdalne sterowanie odbiornikami. Najczęściej stosowany jest w następujących scenariuszach:

• Ochrona silników elektrycznych: w połączeniu z blokiem PKE-XTU zapewnia zabezpieczenie przeciążeniowe i zwarciowe, idealne do napędów pomp, wentylatorów, sprężarek.
• Ochrona instalacji i kabli: po zmianie modułu wyzwalającego chroni przewody przed przeciążeniem termicznym w rozdzielnicach podrzędnych.
• Zdalne sterowanie i sygnalizacja: z łącznikami pomocniczymi przekazuje informację o stanie do PLC lub paneli HMI – stosowane w automatyce maszyn i linii produkcyjnych.
• Zabezpieczenie rozdzielnic sterowniczych: jako odłącznik główny lub sekcyjny umożliwia bezpieczne odcięcie napięcia przy pracach konserwacyjnych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Wyłącznik przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony IP20 lub wyższym. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją techniczną. Momenty dokręcania zacisków oraz sposób podłączania bloków wyzwolenia i akcesoriów – ściśle według instrukcji producenta. Nie przekraczać dopuszczalnych parametrów pracy (napięcie, prąd) określonych dla konkretnej konfiguracji.

FAQ

• Czy urządzenie ma wbudowane podświetlenie? Nie, urządzenie podstawowe PKE65 PKE nie zawiera podświetlenia. Opcjonalnie można zamontować moduły sygnalizacyjne (np. łączniki pomocnicze) lub zastosować osobne lampki w rozdzielnicy.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla samego urządzenia. W standardowej zabudowie w rozdzielnicy przyjmuje się IP20 od strony czołowej – nie ma specjalnych uszczelnień. Zastosowanie w środowisku wilgotnym wymaga dodatkowej obudowy.
• Jaki jest tryb pracy styków (zwarcia/zadziałania)? Styk główny jest zwierny (normalnie otwarty) w stanie spoczynkowym. Po zamknięciu (załączeniu) przewodzi prąd obciążenia. W przypadku zadziałania zabezpieczenia (przeciążenie/zwarcie) styki rozwierają się, odcinając obwód. Dokładny mechanizm zależy od zastosowanego bloku wyzwolenia PKE-XTU.
