Urządzenie do kontroli obwodów bezpieczeństwa SCS 24VDC P2SIL3DSES | 1319270000 Weidmuller

Opis i Kluczowe Cechy

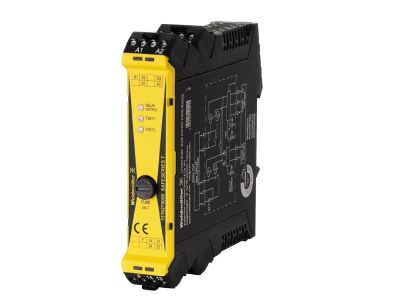

Urządzenie do kontroli obwodów bezpieczeństwa SCS (Safety Control System) o symbolu 1319270000 przeznaczone do pracy w obwodach 24 V DC. Oznaczenie P2SIL3DSES wskazuje na wysoki poziom nienaruszalności bezpieczeństwa (SIL3) oraz kategorię wydajności P2, co gwarantuje niezawodną diagnostykę w aplikacjach wymagających bezpiecznego zatrzymania maszyn i kontroli dostępu. Urządzenie montowane jest na szynie TH35 (DIN) w standardowej rozdzielnicy.

• Napięcie zasilania 24 V DC: Niskonapięciowe zasilanie zgodne z typowymi systemami automatyki i sterownikami PLC, ułatwia integrację i zwiększa bezpieczeństwo personelu.
• Poziom nienaruszalności bezpieczeństwa SIL3: Zapewnia najwyższy stopień redukcji ryzyka w aplikacjach krytycznych dla bezpieczeństwa, zgodny z międzynarodowymi wymaganiami dla systemów bezpieczeństwa.
• Kategoria wydajności P2: Oznacza wysoki poziom odporności na błędy i zdolność do bezpiecznego sterowania w przypadku pojedynczego uszkodzenia, co przekłada się na ciągłość ochrony maszyn.
• Oznaczenie DSES: Specyficzna konfiguracja funkcjonalna urządzenia (np. wejścia/wyjścia bezpieczeństwa) dostosowana do wymogów konkretnych obwodów bezpieczeństwa.
• Kompaktowa konstrukcja na szynę DIN: Oszczędza miejsce w szafie sterowniczej i umożliwia szybki montaż w systemach modułowych.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich dyrektyw dotyczących bezpieczeństwa maszyn i posiada certyfikat CE. Poziom SIL3 jest zgodny z normą IEC 61508 (edycja ogólna), jednak konkretny numer normy dla danego urządzenia należy zweryfikować w dokumentacji producenta. Aparatura modułowa montowana na szynę DIN podlega standardowym wymogom dla osprzętu rozdzielnic (zgodność z serią IEC/EN 60947).

Zastosowanie

Urządzenie przeznaczone jest do kontroli obwodów bezpieczeństwa w maszynach i instalacjach przemysłowych, gdzie wymagany jest niezawodny system zatrzymania awaryjnego, blokad dostępu lub monitorowania stanu bezpieczeństwa. Stosowane w automatyce budynkowej i procesowej.

• Kontrola obwodów przycisków zatrzymania awaryjnego (estop) w maszynach.
• Monitorowanie stanu wyłączników krańcowych i czujników bezpieczeństwa w systemach ochrony stref.
• Sterowanie przekaźnikami bezpieczeństwa i stycznikami w pętlach bezpieczeństwa SIL3.
• Integracja z układami PLC/CNC w celu diagnostyki i sygnalizacji stanu obwodów bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z instrukcją montażu – typowo dla aparatury modułowej 0,5–2,5 mm² przy momencie 0,5–0,8 Nm. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji w szafie. Przed pierwszym uruchomieniem sprawdzić poprawność konfiguracji obwodów bezpieczeństwa.

FAQ

• Co oznacza poziom SIL3 w tym urządzeniu? SIL3 (Safety Integrity Level 3) to trzeci z czterech poziomów nienaruszalności bezpieczeństwa zdefiniowanych w normie IEC 61508. Oznacza, że urządzenie jest w stanie zredukować ryzyko wypadku do bardzo niskiego poziomu (współczynnik redukcji ryzyka ≥ 1000).
• Jakie napięcie zasilania jest wymagane? Urządzenie wymaga zasilania stabilizowanym napięciem 24 V DC (±20% typowo). Należy je podłączyć do dedykowanego zasilacza bezpieczeństwa lub odpowiedniego modułu.
• Czy urządzenie posiada podświetlenie lub sygnalizację LED? Na podstawie dostępnych danych brak informacji o wbudowanej sygnalizacji. Należy sprawdzić dokumentację techniczną producenta w celu określenia ewentualnych diod statusu.
