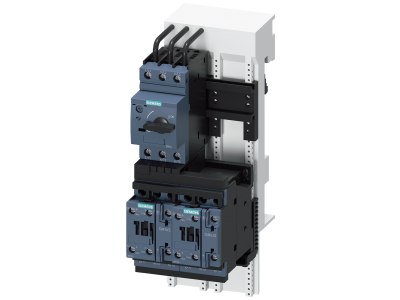

Układ zasilania, styki 1NO+1NC, 400VAC, wlk. S0, 4,5-6,3A, 230VAC, na szynę 60mm, przyłącze śrubowe | 3RA2220-1GD24-0AP0 Siemens

Alternatywny kod produktu: 3RA22201GD240AP0

Opis i Kluczowe Cechy

Układ zasilania Siemens 3RA2220-1GD24-0AP0 to modułowy rozrusznik silnikowy z zestykami pomocniczymi 1NO+1NC, przeznaczony do sterowania i zabezpieczania odbiorników trójfazowych. Oferuje regulowany zakres prądowy 4,5–6,3 A przy napięciu pracy 400 V AC oraz cewkę sterującą 230 V AC. Kompaktowa obudowa w wielkości S0 (szerokość modułu 60 mm) oraz przyłącze śrubowe ułatwiają montaż w rozdzielnicy na szynie TH35.

• Zakres nastawczy prądu 4,5–6,3 A: Umożliwia precyzyjne dopasowanie zabezpieczenia przeciążeniowego do chronionego silnika, zapobiegając uszkodzeniom termicznym.
• Zestyki pomocnicze 1NO+1NC: Zapewniają sygnalizację stanu pracy i możliwość rozbudowy układów sterowania (np. do przekaźników PLC czy styczników).
• Napięcie sterowania 230 V AC: Kompatybilne z typowymi instalacjami oświetleniowymi i sterowniczymi, upraszcza podłączenie do obwodu pomocniczego.
• Szerokość modułu 60 mm (wielkość S0): Oszczędza miejsce w rozdzielnicy, pozwala na gęste zabudowanie szyny DIN.
• Przyłącze śrubowe: Gwarantuje trwałe i pewne połączenie przewodów o odpowiednim przekroju, minimalizując ryzyko poluzowania w warunkach wibracji.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego parametry elektryczne odpowiadają wymaganiom stawianym aparaturze modułowej stosowanej w instalacjach przemysłowych i budynkowych.

Zastosowanie

Układ 3RA2220 sprawdza się w typowych aplikacjach rozruchu i zabezpieczania silników asynchronicznych. Dzięki wbudowanym stykom pomocniczym może być integrowany z systemami automatyki.

• Sterowanie i zabezpieczenie przeciążeniowe silników w układach rozruchu bezpośredniego.
• Praca w układach nawrotnych (zmiana kierunku obrotów) po dodaniu odpowiednich styczników.
• Współpraca z przekaźnikami PLC lub stycznikami w szafach sterowniczych – styki 1NO+1NC do sygnalizacji stanu.
• Zastosowanie w maszynach przemysłowych (pompy, wentylatory, przenośniki) wymagających ochrony przed przeciążeniem.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręć zaciski śrubowe momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do prądu znamionowego obwodu. Zapewnij odpowiednią wentylację – nie zasłaniaj otworów obudowy.

FAQ

• Jaki jest zakres nastawczy prądu? Zakres regulacji prądu wynosi od 4,5 A do 6,3 A. Pozwala to precyzyjnie dostosować zabezpieczenie do mocy silnika.
• Czy styki pomocnicze są normalnie otwarte i normalnie zamknięte? Tak, zestaw zawiera jeden styk NO (normalnie otwarty) i jeden NC (normalnie zamknięty). Umożliwiają one sygnalizację załączenia lub wyłączenia urządzenia.
• Jakie jest napięcie cewki sterującej? Cewka przystosowana jest do napięcia 230 V AC. Należy podłączyć ją do odpowiedniego obwodu sterowniczego.
