Układ zasilania, styki 1NO+1NC, 400VAC, wlk. S0, 20-25A, 230VAC, na szynę 60mm, przyłącze śrubowe | 3RA2120-4DD27-0AP0 Siemens

Alternatywny kod produktu: 3RA21204DD270AP0

Opis i Kluczowe Cechy

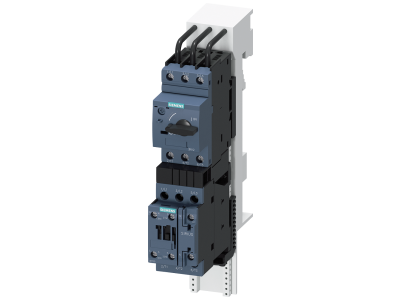

Układ zasilania Siemens 3RA2120-4DD27-0AP0 to kompaktowy zespół stycznikowo-przekaźnikowy w wielkości S0, przeznaczony do rozruchu silników i sterowania odbiornikami. Wyposażony w styki pomocnicze 1NO+1NC, zakres prądowy 20–25 A, napięcie izolacji 400 V AC oraz cewkę sterowania 230 V AC. Montowany na szynę 60 mm z przyłączem śrubowym – rozwiązanie oszczędzające miejsce w rozdzielnicy i ułatwiające instalację.

• Zakres prądowy 20–25 A: Umożliwia precyzyjne dopasowanie zabezpieczenia przeciążeniowego do silnika – bezpieczna praca bez ryzyka wyłączeń podczas normalnego rozruchu.
• Styki pomocnicze 1NO+1NC: Pozwalają na sygnalizację stanu łączeniowego oraz bezpośrednie podłączenie do PLC lub układów sygnalizacji – eliminują potrzebę dodatkowych przekaźników.
• Napięcie sterowania 230 V AC: Kompatybilne z typowymi obwodami sterowniczymi w instalacjach budynkowych i przemysłowych – łatwa integracja z istniejącą infrastrukturą.
• Wielkość S0 i montaż na szynę 60 mm: Kompaktowa obudowa minimalizuje zajmowaną powierzchnię w rozdzielnicy, a standardowa szyna montażowa przyspiesza instalację i serwis.
• Przyłącze śrubowe: Zapewnia trwałe i pewne połączenie przewodów – upraszcza kontrolę zacisków i zwiększa niezawodność połączeń w warunkach wibracji.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zaprojektowane zgodnie z zasadami bezpieczeństwa dla aparatury łączeniowej w instalacjach niskiego napięcia.

Zastosowanie

Układ zasilania przeznaczony do stosowania w układach rozruchu silników elektrycznych – bezpośredniego, nawrotnego oraz kombinacji gwiazda-trójkąt (w połączeniu z dodatkowymi modułami serii).

• Sterowanie i zabezpieczenie silników w maszynach przemysłowych (pompy, wentylatory, przenośniki).
• Praca w układach automatyki budynkowej – rozruch agregatów, klimatyzatorów, dźwigów.
• Integracja z systemami PLC poprzez styki pomocnicze – sygnalizacja stanu i zdalne sterowanie procesami.
• Montaż w rozdzielnicach głównych i podrozdzielnicach w zakładach produkcyjnych oraz obiektach komercyjnych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie należy zamontować na szynie 60 mm zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego zabezpieczeń (20–25 A). Zaciski śrubowe dokręcać momentem podanym w instrukcji montażu – zapewnia to trwałość połączeń i minimalizuje ryzyko przegrzania styków.

FAQ

• Jaki jest zakres nastaw prądu tego układu zasilania? Produkt oferuje regulację w zakresie 20–25 A, co pozwala dopasować zabezpieczenie przeciążeniowe do konkretnego silnika.
• Jakie napięcie cewki sterującej? Cewka stycznika przystosowana jest do napięcia 230 V AC – typowe dla obwodów sterowniczych w instalacjach budynkowych i przemysłowych.
• Na jakiej szynie montuje się urządzenie? Układ przeznaczony jest do montażu na szynie o szerokości 60 mm (np. system montażowy Siemens SIRIUS).
