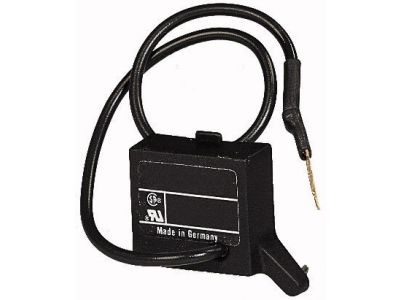

Układ tłumiący RC, układ ochronny RCDILE250 DILEM | 046320 Eaton

Alternatywny kod produktu: RCDILE250

Opis i Kluczowe Cechy

Układ tłumiący RC (symbol 046320) przeznaczony do styczników serii DILEEM, DILEM oraz DILEM12. Opracowany specjalnie dla styczników uruchamianych prądem przemiennym, skutecznie tłumi przepięcia powstające przy wyłączaniu cewki. Dzięki temu zabezpiecza elementy sterujące i przedłuża żywotność aparatury – kluczowe w aplikacjach wymagających niezawodności i ciągłości pracy.

• Kompatybilność z seriami DILEEM, DILEM, DILEM12: uniwersalne dopasowanie do popularnych styczników AC – łatwy montaż bez modyfikacji szafy sterowniczej.
• Przeznaczenie do cewek prądu przemiennego: redukcja przepięć i zakłóceń elektromagnetycznych (EMI) przy wyłączaniu – ochrona styków stycznika oraz sterownika PLC.
• Konstrukcja RC (rezystor-kondensator): skuteczne tłumienie oscylacji i ograniczanie napięcia przepięciowego do bezpiecznego poziomu – eliminacja ryzyka przebicia izolacji.
• Bezpośredni montaż na styczniku: oszczędność miejsca w rozdzielnicy i skrócenie czasu instalacji – gotowy zestaw do szybkiego wpięcia.
• Zwiększona żywotność stycznika: ograniczenie erozji styków i obciążenia termicznego cewki – niższe koszty eksploatacji i przestojów.

Zgodność z Normami

Układ tłumiący RC został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC) dla urządzeń przemysłowych. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Układ RC znajduje zastosowanie wszędzie tam, gdzie styczniki AC sterują odbiornikami wymagającymi niezawodnej separacji i ochrony przed przepięciami. Idealnie sprawdza się w:

• Sterowanie silnikami elektrycznymi – ochrona stycznika podczas wyłączania obciążeń indukcyjnych.
• Załączanie i wyłączanie oświetlenia oraz grzałek – eliminacja iskrzenia i zakłóceń w sieci.
• Współpraca z przekaźnikami i sterownikami PLC – redukcja przepięć mogących uszkodzić elektronikę.
• Automatyka budynkowa i przemysłowa – ochrona styczników w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż układu tłumiącego RC powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Układ montuje się bezpośrednio na styczniku, równolegle do cewki – zgodnie ze schematem połączeń producenta. Należy stosować przewody o przekroju dostosowanym do prądu cewki oraz dokręcić zaciski momentem podanym w dokumentacji technicznej. Nie przekraczać dopuszczalnych parametrów elektrycznych stycznika.

FAQ

• Do jakich styczników jest dedykowany układ 046320? Układ przeznaczony do styczników serii DILEEM, DILEM oraz DILEM12 – wyłącznie dla wersji z cewką prądu przemiennego (AC).
• Czy układ RC może być stosowany z cewkami DC? Nie. Produkt został zaprojektowany do pracy z cewkami AC. W obwodach DC należy stosować dedykowane układy tłumiące (np. diody flyback).
• Jaki jest stopień ochrony układu? W danych technicznych nie podano stopnia IP. Typowo dla akcesoriów montowanych wewnątrz rozdzielnic przyjmuje się IP20 – ochrona przed dotykiem palcem. Montaż w suchym, czystym środowisku.
