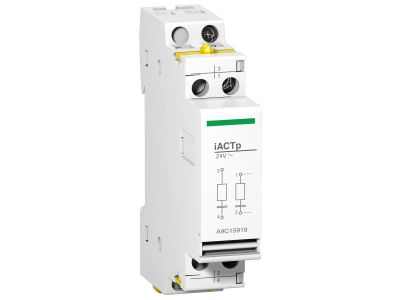

Układ tłumiący do Acti9 iCT iACTp-48 12-48 VAC | A9C15919 Schneider Electric

Opis i Kluczowe Cechy

Układ tłumiący o symbolu A9C15919 przeznaczony do współpracy z aparaturą serii Acti9 iCT oraz iACTp-48. Zasilany napięciem przemiennym w zakresie 12–48 V AC, skutecznie redukuje przepięcia łączeniowe, co przekłada się na dłuższą żywotność styków styczników i przekaźników. Kompaktowa konstrukcja umożliwia łatwy montaż w rozdzielnicach modułowych.

• Napięcie zasilania 12–48 V AC: dopasowanie do typowych obwodów sterowania w instalacjach niskiego napięcia – zapewnia bezpieczne tłumienie przepięć bez ryzyka uszkodzenia elementów półprzewodnikowych.
• Dedykowany do serii Acti9 iCT i iACTp-48: gwarantuje pełną kompatybilność mechaniczną i elektryczną z wymienionymi stycznikami i przekaźnikami czasowymi.
• Pasywny układ tłumiący: nie wymaga dodatkowego zasilania ani konfiguracji – działa niezawodnie w każdych warunkach pracy.
• Ochrona styków przed łukiem elektrycznym: wydłuża trwałość łączeniową urządzeń sterowanych, zmniejsza ryzyko zwarć i zakłóceń w sieci.
• Kompaktowa obudowa: łatwy montaż w rozdzielnicy na szynie TH35, nie zajmuje nadmiernej przestrzeni modułowej.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikację CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Układ tłumiący A9C15919 znajduje zastosowanie wszędzie tam, gdzie wymagana jest redukcja przepięć łączeniowych w obwodach sterowania niskim napięciem AC. Szczególnie polecany do współpracy ze stycznikami i przekaźnikami serii iCT oraz iACTp-48 w instalacjach przemysłowych i budynkowych.

• Tłumienie przepięć przy załączaniu i wyłączaniu styczników w układach sterowania silnikami i odbiornikami.
• Ochrona styków przekaźników czasowych i programowalnych w systemach automatyki budynkowej.
• Redukcja zakłóceń elektromagnetycznych w obwodach sygnalizacji i sterowania PLC.
• Zastosowanie w rozdzielnicach modułowych Acti9 – jako akcesorium zabezpieczające aparaturę łączeniową.

Wskazówki Montażowe

Montaż układu tłumiącego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych należy dobrać do obciążenia obwodu, a moment dokręcania zacisków – według zaleceń producenta. Przed pierwszym włączeniem sprawdzić poprawność połączeń.

FAQ

• Do jakich urządzeń pasuje układ A9C15919? Jest przeznaczony do styczników i przekaźników serii Acti9 iCT oraz iACTp-48 (napięcie cewki 12–48 V AC). Nie jest kompatybilny z innymi seriami bez adaptera.
• Czy wymaga dodatkowego zasilania? Nie – jest to pasywny układ tłumiący, włączany równolegle do cewki urządzenia sterowanego. Pobór prądu jest minimalny.
• Jaki zakres napięcia pracy? 12–48 V AC – napięcie przemienne. Nie należy stosować przy napięciu stałym ani wyższym niż 48 V AC.
