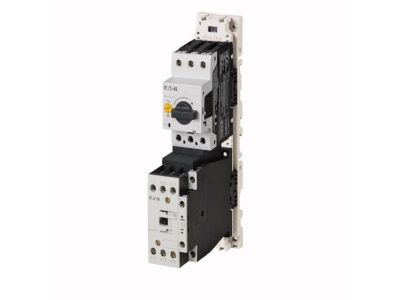

Układ rozruchu bezpośredniego, MSC-D-12-M17(230V50HZ) PKZ | 101046 Eaton

Alternatywny kod produktu: MSC-D-12-M17(230V50HZ)

Opis i Kluczowe Cechy

Układ rozruchu bezpośredniego MSC-D-12-M17 (230V50HZ) PKZ (symbol 101046) to gotowy zestaw składający się z wyłącznika silnikowego i stycznika. Rozwiązanie wstępnie zmontowane, co skraca czas instalacji i eliminuje konieczność samodzielnego łączenia elementów. Przeznaczone do sterowania pracą silników asynchronicznych w systemach rozruchu bezpośredniego.

• Wstępnie zmontowany zestaw: Wyłącznik silnikowy i stycznik połączone fabrycznie – minimalizuje nakład pracy przy montażu oraz ryzyko błędów okablowania.
• Minimalny czas okablowania: Gotowa konfiguracja pozwala na szybkie podłączenie do obwodu, co jest szczególnie istotne w aplikacjach przemysłowych i instalacjach rozdzielnic.
• Rozruch bezpośredni silników: Układ dedykowany do załączania i wyłączania silników asynchronicznych w standardowych warunkach pracy, bez konieczności stosowania dodatkowych układów softstartu.
• Zwarta konstrukcja modułowa: Montaż na szynie TH35 (DIN) – ułatwia integrację z istniejącą aparaturą w rozdzielnicy.
• Napięcie cewki stycznika 230V AC 50Hz: Przystosowane do typowych sieci zasilających w instalacjach elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane komponenty (wyłącznik silnikowy i stycznik) są zgodne z odpowiednimi standardami dla aparatury łączeniowej i zabezpieczeniowej. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Układ rozruchu bezpośredniego MSC-D-12-M17 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest niezawodne sterowanie silnikami asynchronicznymi o niewielkiej mocy.

• Sterowanie pracą wentylatorów, pomp i sprężarek w systemach HVAC.
• Załączanie napędów w maszynach produkcyjnych (np. przenośniki, mieszadła).
• Automatyka budynkowa – obsługa bram, rolet, siłowników.
• Instalacje oświetleniowe z silnikowymi obwodami sterowniczymi (jako element rozdzielnicy).

Wskazówki Montażowe

Montaż układu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy zgodnie z dokumentacją producenta. Momenty dokręcania zacisków oraz przekrój przewodów dobieraj według zaleceń producenta i obowiązujących norm. Po zakończeniu instalacji sprawdź poprawność połączeń oraz działanie zabezpieczeń.

FAQ

• Czy układ rozruchu jest gotowy do podłączenia? Tak, zestaw jest wstępnie zmontowany fabrycznie – wyłącznik silnikowy i stycznik są połączone wewnętrznie. Należy jedynie podłączyć zasilanie oraz obwód silnika zgodnie ze schematem w dokumentacji.
• Czy stycznik posiada podświetlenie LED? W dostarczonych danych nie wskazano opcji podświetlenia. Standardowo styczniki w tego typu układach nie są wyposażone w podświetlenie; szczegóły potwierdzi karta katalogowa producenta.
• Jaki jest stopień ochrony obudowy? Dane techniczne nie precyzują stopnia IP. W typowych aplikacjach modułowych aparatura montowana w rozdzielnicy ma IP20. Zalecamy sprawdzenie dokumentacji producenta dla konkretnego egzemplarza.
