Układ rozruchu bezpośredniego MSC-D-10-M17(230V50HZ) PKZ | 101045 Eaton

Alternatywny kod produktu: MSC-D-10-M17(230V50HZ)

Opis i Kluczowe Cechy

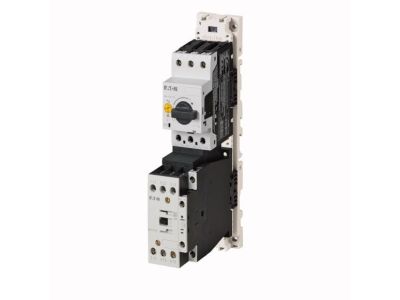

Układ rozruchu bezpośredniego MSC-D-10-M17 (230V 50Hz) PKZ (symbol 101045) to fabrycznie zmontowany zestaw składający się z wyłącznika silnikowego i stycznika. Dzięki wstępnemu okablowaniu minimalizuje czas montażu i ryzyko błędów połączeń. Napięcie cewki 230V AC 50Hz umożliwia bezpośrednie wpięcie do typowych obwodów sterowniczych bez dodatkowego zasilacza.

• Wstępnie zmontowany układ: Wyłącznik silnikowy i stycznik połączone fabrycznie – oszczędność czasu instalacji i eliminacja potencjalnych błędów okablowania.
• Napięcie cewki 230 V AC 50 Hz: Kompatybilność z powszechnie stosowanym napięciem sterowniczym w instalacjach przemysłowych i budynkowych.
• Funkcja wyłącznika silnikowego: Zapewnia ochronę przeciążeniową i zwarciową silnika, zwiększając bezpieczeństwo eksploatacji.
• Gotowy do podłączenia: Ogranicza czas przygotowania rozdzielnicy – idealny przy powtarzalnych aplikacjach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia, spełnia wymagania bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Układ rozruchu bezpośredniego MSC-D-10-M17 PKZ znajduje zastosowanie w sterowaniu i ochronie silników elektrycznych o niewielkiej mocy, tam gdzie wymagany jest prosty i niezawodny rozruch bezpośredni. Sprawdza się w automatyce budynkowej oraz w maszynach przemysłowych.

• Sterowanie silnikami pomp, wentylatorów, kompresorów i przenośników w prostych układach rozruchu bezpośredniego.
• Ochrona silników w rozdzielnicach sterowniczych maszyn i urządzeń.
• Element w systemach automatyki budynkowej – np. sterowanie wentylacją mechaniczną.
• Szybki montaż w szafach sterowniczych przy powtarzalnych instalacjach.

Wskazówki Montażowe

Montaż i podłączenie układu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z instrukcją producenta, uwzględniając prąd znamionowy obwodu i warunki środowiskowe.

FAQ

• Czy układ jest gotowy do montażu od razu po wyjęciu z opakowania? Tak. Zestaw jest fabrycznie zmontowany i okablowany – wystarczy podłączyć zasilanie i przewody do silnika zgodnie z oznaczeniami.
• Jakie napięcie sterowania jest wymagane? Napięcie cewki stycznika wynosi 230 V AC 50 Hz – standardowe napięcie fazowe w instalacjach jednofazowych i trójfazowych (zasilanie sterownicze z fazy i N).
• Czy możliwe jest zastosowanie w układzie z przyciskami sterowniczymi? Tak. Układ można sterować za pomocą zewnętrznych przycisków zwierających i rozwierających (np. start/stop) podłączonych do zacisków stycznika, zgodnie z typowym schematem rozruchu bezpośredniego.
