Układ rozruchu bezpośredniego, montaż na szynie zbiorczej, MSC-D-4-M7(230V50HZ)/BBA MSC-D | 102953 Eaton

Alternatywny kod produktu: MSC-D-4-M7(230V50HZ)/BBA

Opis i Kluczowe Cechy

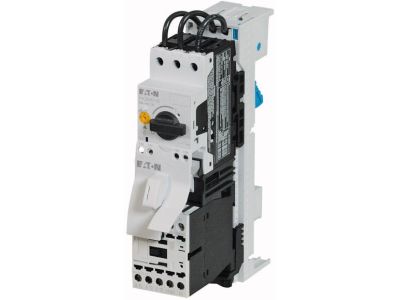

Układ rozruchu bezpośredniego MSC-D-4-M7(230V50HZ)/BBA MSC-D (indeks 102953) to wstępnie zmontowany rozrusznik silnika na adapterze szyny zbiorczej, przeznaczony do montażu na szynie DIN TH35. Gotowe połączenie stycznika i wyłącznika silnikowego (w zależności od konfiguracji) skraca czas instalacji i eliminuje ryzyko błędów okablowania. Zasilany napięciem 230V 50Hz, zapewnia niezawodne sterowanie silnikami w aplikacjach przemysłowych i budynkowych.

• Wstępnie zmontowany zestaw: Oszczędza czas przy instalacji – wszystkie elementy rozruchu są fabrycznie połączone na adapterze szyny zbiorczej, co minimalizuje prace montażowe.
• Montaż na szynę zbiorczą: Umożliwia szybkie i uporządkowane podłączenie zasilania w systemach rozdzielnic z szyną zbiorczą (np. system BBA).
• Napięcie sterowania 230V 50Hz: Przystosowany do bezpośredniego zasilania cewki stycznika z sieci jednofazowej, bez konieczności stosowania dodatkowego transformatora.
• Przeznaczony do bezpośredniego rozruchu silników: Umożliwia włączanie i wyłączanie silników klatkowych o mocy dobranej zgodnie z danymi technicznymi komponentów – prosty i niezawodny tryb pracy.
• Adapter szyny zbiorczej w zestawie: Zapewnia integralność konstrukcji i ułatwia prowadzenie przewodów, podnosząc estetykę i ergonomię rozdzielnicy.

Zgodność z Normami

Układ rozruchu bezpośredniego MSC-D-4-M7 został zaprojektowany i wyprodukowany zgodnie z wymaganiami dyrektyw niskonapięciowej (2014/35/UE) oraz EMC (2014/30/UE). Posiada oznaczenie CE. Komponenty składowe (stycznik, wyłącznik silnikowy) spełniają wymagania norm serii IEC/EN 60947, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych. Szczegółowe dane normatywne znajdują się w dokumentacji technicznej poszczególnych elementów.

Zastosowanie

Wstępnie zmontowany rozrusznik MSC-D-4-M7 znajduje zastosowanie wszędzie tam, gdzie wymagany jest szybki montaż, powtarzalność połączeń oraz niezawodne sterowanie silnikami małej i średniej mocy. Sprawdza się szczególnie w systemach automatyki budynkowej i sterowania maszynami.

• Sterowanie silnikami pomp, wentylatorów i sprężarek w instalacjach HVAC i wodociągowych.
• Automatyka budynkowa – włączanie oświetlenia, rolet, bram, kurtyn powietrznych.
• Linie produkcyjne – bezpośredni rozruch maszyn, przenośników, mieszadeł.
• Systemy sterowania w małych i średnich obiektach komercyjnych oraz przemysłowych.

Wskazówki Montażowe

Montaż układu rozruchu bezpośredniego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest odłączony od wszystkich źródeł energii. Urządzenie montuje się na szynie DIN TH35 (szyna zbiorcza systemu BBA) w rozdzielnicy o odpowiednim stopniu ochrony. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia silnika oraz zabezpieczeń nadprądowych. Momenty dokręcania śrub styków głównych i pomocniczych należy stosować zgodnie z dokumentacją techniczną dołączoną do zestawu. Nie przekraczać dopuszczalnych wartości prądu i napięcia określonych na tabliczce znamionowej komponentów.

FAQ

• Czy układ MSC-D-4-M7 ma podświetlenie sygnalizujące załączenie? W dostarczonych danych nie ma informacji o podświetleniu. Standardowo układy rozruchu bezpośredniego nie są wyposażone w lampki LED – stan załączenia można określić poprzez wizualny wskaźnik mechaniczny na styczniku (jeśli występuje) lub za pomocą dodatkowej sygnalizacji zewnętrznej.
• Jaki jest stopień ochrony IP tego układu? Stopień ochrony IP20 (ochrona przed dotknięciem palcem) jest standardem dla aparatury modułowej montowanej w rozdzielnicach. Dokładny stopień ochrony komponentów składowych (stycznika i wyłącznika silnikowego) należy zweryfikować w ich kartach katalogowych. Adapter szyny zbiorczej nie wpływa na własny IP.
• W jakim trybie pracy (kategorii użytkowania) pracuje stycznik w zestawie? Dla bezpośredniego rozruchu silników klatkowych standardowo stosuje się kategorię użytkowania AC-3. W przypadku niniejszego układu należy kierować się danymi technicznymi konkretnego stycznika wchodzącego w skład zestawu (oznaczenie M7). Brak szczegółowych danych w dostarczonej specyfikacji – zaleca się sprawdzenie dokumentacji stycznika.
