Układ rozruchu, bezpośredni, montaż na szynie zbiorczej MSC-D-6,3-M7(24VDC)/BBA MSC-D | 102971 Eaton

Alternatywny kod produktu: MSC-D-6,3-M7(24VDC)/BBA

Opis i Kluczowe Cechy

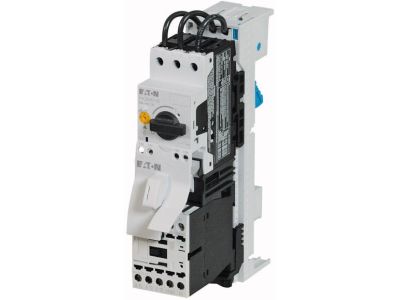

Układ rozruchu bezpośredniego MSC-D-6,3-M7(24VDC)/BBA MSC-D (symbol 102971) to kompletny moduł podstawowy MSC przeznaczony do bezpośredniego załączania silników trójfazowych. Oferuje moc znamionową AC-3 2,2 kW przy napięciu 380–415 V oraz płynną regulację wyzwalacza przeciążeniowego w zakresie 4–6,3 A, co pozwala precyzyjnie dopasować zabezpieczenie do parametrów silnika. Napięcie sterujące 24 V DC zapewnia bezpieczną i kompatybilną z systemami PLC pracę w automatyce budynkowej i przemysłowej.

• Moc znamionowa AC-3 2,2 kW (380–415 V): umożliwia niezawodne sterowanie silnikami o typowych parametrach w instalacjach przemysłowych i komercyjnych, zgodnie z wymaganiami kategorii AC-3.
• Zakres nastawczy wyzwalacza przeciążeniowego Ir = 4–6,3 A: precyzyjna regulacja prądu zadziałania chroni silnik przed przeciążeniem, wydłużając jego żywotność i unikając kosztownych przestojów.
• Koordynacja typu 1 i 2: elastyczny dobór zabezpieczeń zwarciowych – typ 1 minimalizuje koszty, typ 2 zapewnia ciągłość pracy po zwarciu (zgodnie z danymi producenta).
• Napięcie sterujące 24 V DC: niskie napięcie bezpieczne dla operatora, idealne do sterowania z przekaźników PLC, sterowników lub przycisków w szafach sterowniczych.
• Kompatybilność z silnikami o klasie sprawności IE3: urządzenie jest przystosowane do współpracy z nowoczesnymi, energooszczędnymi silnikami (oznaczone logo IE3 na opakowaniu).

Zgodność z Normami

Układ spełnia wymagania norm europejskich i posiada certyfikat CE. Na żądanie dostępna jest zgodność z normą UL 508 oraz CSA C22.2 nr 14 (wymagane zamówienie wcześniejsze). Produkty oznaczone logo IE3 na opakowaniu zapewniają kompatybilność z silnikami o wysokiej sprawności.

Zastosowanie

Układ MSC-D-6,3-M7 znajduje zastosowanie wszędzie tam, gdzie wymagany jest niezawodny, bezpośredni rozruch silników trójfazowych z zabezpieczeniem przeciążeniowym. Idealnie sprawdza się w automatyce przemysłowej i budynkowej.

• Sterowanie silnikami wentylatorów, pomp, sprężarek i taśmociągów w zakładach produkcyjnych.
• Zabezpieczanie i załączanie silników w systemach HVAC oraz instalacjach wodno-kanalizacyjnych.
• Praca w szafach sterowniczych maszyn, gdzie wymagane jest napięcie sterujące 24 V DC i kompaktowa konstrukcja na szynie TH35.
• Zastosowania wymagające koordynacji typu 2 – np. ciągi technologiczne, gdzie niedopuszczalne są długie przestoje po zwarciu.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Przekrój przewodów należy dobrać do prądu znamionowego silnika oraz nastaw wyzwalacza. Moment dokręcania śrub zacisków – według dokumentacji producenta. Należy zapewnić odpowiednią wentylację, aby nie przekroczyć temperatury pracy.

FAQ

• Jakie napięcie sterujące ma układ? Napięcie sterujące wynosi 24 V DC, co umożliwia bezpośrednie podłączenie do wyjść sterowników PLC i przekaźników niskonapięciowych.
• Czy układ nadaje się do silników IE3? Tak, producent deklaruje kompatybilność z silnikami o klasie sprawności IE3 – odpowiednie oznaczenie znajduje się na opakowaniu.
• Jaka jest dostępna koordynacja zwarciowa? Układ umożliwia realizację koordynacji typu 1 (ekonomiczna) oraz typu 2 (zachowanie ciągłości pracy po zwarciu), w zależności od doboru zabezpieczeń nadprądowych.
