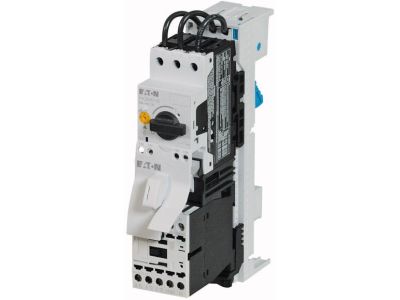

Układ rozruchu, bezpośredni, montaż na szynie zbiorczej MSC-D-12-M12(24VDC)/BBA MSC-D | 102974 Eaton

Alternatywny kod produktu: MSC-D-12-M12(24VDC)/BBA

Opis i Kluczowe Cechy

Układ rozruchu bezpośredniego MSC-D-12-M12(24VDC)/BBA (symbol 102974) firmy MSC to kompletny moduł startowy przeznaczony do sterowania silnikami trójfazowymi, w tym jednostkami o klasie sprawności IE3. Oferuje moc znamionową AC-3 do 5,5 kW przy napięciu 380–415 V, co pozwala na bezpieczne uruchamianie i przeciążenia w typowych obwodach napędowych. Wyposażony w przekaźnik przeciążeniowy z zakresem nastawczym 8–12 A oraz cewkę sterowaną napięciem stałym 24 V DC, zapewnia precyzyjną ochronę i łatwą integrację z systemami automatyki. Montaż na szynie zbiorczej (DIN/TH35) ułatwia instalację w rozdzielnicach.

• Moc znamionowa AC-3 5,5 kW (380–415 V): Pozwala na bezpośredni rozruch silników indukcyjnych o średniej mocy w sieciach trójfazowych bez konieczności dodatkowych zabezpieczeń.
• Zakres nastawczy wyzwalaczy przeciążeniowych Ir 8–12 A: Umożliwia dopasowanie do konkretnego prądu znamionowego silnika, chroniąc go przed przeciążeniem termicznym.
• Napięcie sterujące 24 V DC: Ułatwia podłączenie do sterowników PLC, przekaźników i niskonapięciowych obwodów sterowniczych, zwiększając bezpieczeństwo obsługi.
• Koordynacja typu 1: W przypadku zwarcia dopuszczalne jest uszkodzenie elementów rozrusznika, co minimalizuje ryzyko dla instalacji przy zachowaniu określonych ograniczników prądu – zalecane w układach, gdzie szybka wymiana elementów jest akceptowalna.
• Kompatybilność z silnikami IE3: Moduł jest przystosowany do współpracy z wysokosprawnymi silnikami klasy IE3, co wspiera nowoczesne standardy efektywności energetycznej.

Zgodność z Normami

Urządzenie spełnia wymagania norm UL 508 oraz CSA C22.2 nr 14 (dostępne na żądanie/zamówienie). Na życzenie dostarczane jest z odpowiednim certyfikatem. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Układ rozruchu bezpośredniego MSC-D znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne sterowanie silnikami trójfazowymi w trybie załącz/wyłącz, szczególnie w automatyce przemysłowej i instalacjach maszynowych.

• Sterowanie silnikami pomp, wentylatorów, kompresorów i taśmociągów w zakładach produkcyjnych.
• Bezpośrednie uruchamianie napędów w systemach HVAC, stacjach uzdatniania wody i transporcie pionowym.
• Integracja z przekaźnikami i sterownikami PLC do zdalnego załączania/wyłączania w szafach sterowniczych.
• Rozruch silników IE3 w aplikacjach wymagających niskiego zużycia energii zgodnie z nowymi regulacjami.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania śrub należy dobrać zgodnie z dokumentacją producenta, a przekrój przewodów dostosować do prądu znamionowego silnika (do 12 A). Po zakończeniu instalacji należy sprawdzić poprawność połączeń i ustawienia zakresu przeciążeniowego.

FAQ

• Jaki jest zakres nastawczy wyzwalacza przeciążeniowego? Zakres Ir wynosi od 8 do 12 A. Należy go ustawić na prąd znamionowy silnika (np. dla silnika 5,5 kW / 400 V typowo ok. 11,5 A).
• Czy układ nadaje się do sterowania silnikami IE3? Tak, producent deklaruje odpowiedniość również dla silników o klasie sprawności IE3. Na opakowaniu znajduje się odpowiednie logo potwierdzające zgodność.
• Jakie napięcie sterowania jest wymagane? Napięcie sterujące cewki wynosi 24 V DC. Zasilanie cewki musi być podawane z bezpiecznego źródła o odpowiedniej wydajności prądowej.
