Bezpieczny rozrusznik nawrotny, 0,4-2 A, DC 24 V, przyłącze śrubowe/sprężynowe | 3RM1302-3AA04 Siemens

Alternatywny kod produktu: 3RM13023AA04

Opis i Kluczowe Cechy

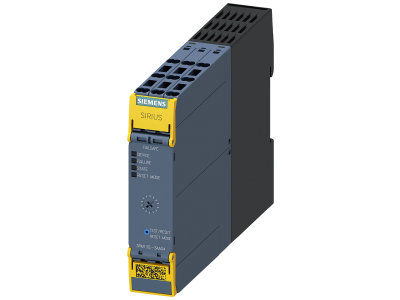

Bezpieczny rozrusznik nawrotny SIRIUS 3RM1 (symbol 3RM1302-3AA04) przeznaczony jest do roboczego przełączania silników trójfazowych w układach rewersyjnych. Urządzenie pracuje w zakresie prądu 0,4–2 A przy napięciu zasilania DC 24 V. Zastosowana hybrydowa technika łączeniowa łączy wytrzymałość mechaniczną styków z energooszczędnością elektroniki, a elektroniczne zabezpieczenie przeciążeniowe chroni silnik przed uszkodzeniem. Zdejmowane zaciski przyłączeniowe (śrubowe/sprężynowe) ułatwiają okablowanie i serwis.

• Zakres regulacji prądu 0,4–2 A: jeden wariant pokrywa szerokie spektrum mocy silników – redukuje liczbę potrzebnych wariantów w magazynie.
• Hybrydowa technika łączeniowa: minimalne straty energii w stanie załączenia i długa żywotność mechaniczna, co obniża koszty eksploatacji.
• Elektroniczne zabezpieczenie przeciążeniowe: chroni silnik przed przeciążeniem termicznym bez konieczności stosowania dodatkowego przekaźnika.
• Wyświetlacz LED i szybka diagnostyka błędów: skraca czas identyfikacji usterek i przyspiesza przywrócenie ruchu.
• Zdejmowane zaciski przyłączeniowe (śrubowe/sprężynowe): upraszczają montaż i wymianę urządzenia – nie trzeba odkręcać przewodów od aparatu.

Zgodność z Normami

Rozrusznik nawrotny SIRIUS 3RM1 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Dzięki konstrukcji Failsafe zapewnia bezpieczne wyłączanie w przypadku awarii, co jest kluczowe w aplikacjach wymagających wysokiego poziomu bezpieczeństwa maszyn.

Zastosowanie

Rozrusznik przeznaczony jest do sterowania silnikami trójfazowymi w układach wymagających zmiany kierunku obrotów. Sprawdza się w instalacjach przemysłowych i automatyce budynkowej, gdzie priorytetem jest niezawodność i kompaktowa zabudowa.

• Sterowanie nawrotne silników w napędach przenośników, wentylatorów, pomp i podajników.
• Budowa rozdzielnic maszynowych o ograniczonej przestrzeni – wąska szerokość modułu oszczędza miejsce na szynie TH35.
• Zastosowanie w aplikacjach wymagających bezpiecznego wyłączania (Failsafe) – np. w systemach transportu bliskiego, obrabiarkach czy liniach pakujących.
• Integracja z układami PLC, stycznikami lub przekaźnikami za pomocą sygnałów DC 24 V.

Wskazówki Montażowe

Montaż i podłączenie rozrusznika może być wykonywane wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN). Dobierz przekrój przewodów do prądu znamionowego silnika oraz temperatury otoczenia. Zaciski dokręcaj momentem podanym w dokumentacji producenta (dotyczy wersji śrubowej). W przypadku zacisków sprężynowych używaj odpowiedniego wkrętaka do otwarcia mechanizmu. Pamiętaj o zachowaniu odstępów między aparatami dla zapewnienia właściwej wentylacji.

FAQ

• Czy rozrusznik posiada podświetlenie lub wskaźnik LED? Tak, urządzenie wyposażone jest w wyświetlacz LED umożliwiający szybką diagnostykę stanu pracy i błędów (np. przeciążenie, usterka wewnętrzna, zanik fazy).
• Jaki stopień ochrony ma ten rozrusznik? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. W przypadku instalacji w środowisku zapylonym lub wilgotnym należy zastosować obudowę o wyższym IP – zalecamy sprawdzenie dokumentacji technicznej produktu.
• Jak działa tryb pracy styku w technice hybrydowej? W stanie załączenia prąd płynie przez półprzewodnik, co eliminuje iskrzenie i zwiększa trwałość. W stanie wyłączenia styki mechaniczne są otwarte – zapewnia to galwaniczną separację i bezpieczeństwo w przypadku awarii półprzewodnika.
