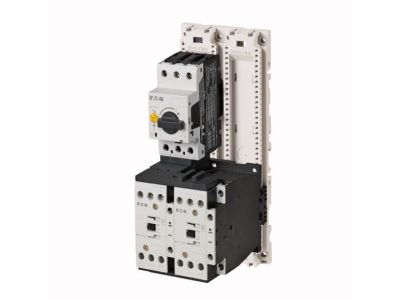

Układ rozruchowy nawrotny MSC-R-32-M32(230V50HZ) MSC-R | 283188 Eaton

Alternatywny kod produktu: MSC-R-32-M32(230V50HZ)

Opis i Kluczowe Cechy

Układ rozruchowy nawrotny MSC-R-32-M32 (symbol 283188) to kompaktowe rozwiązanie służące do zmiany kierunku obrotów silników elektrycznych. Zasilany napięciem cewki 230 V AC 50 Hz, został wyposażony w łączniki pomocnicze ze stykami wymuszonymi, które zapewniają wiarygodną sygnalizację stanu pracy – kluczową dla bezpieczeństwa procesów sterowania. Dzięki beznarzędziowemu montażowi łączników pomocniczych instalacja jest szybka i nie wymaga dodatkowych narzędzi.

• Łączniki pomocnicze ze stykami wymuszonymi: Gwarantują niezawodne odzwierciedlenie położenia styków głównych, co jest niezbędne w układach bezpieczeństwa i diagnostyki.
• Montaż beznarzędziowy: Łączniki pomocnicze można zamontować bez użycia narzędzi, co skraca czas instalacji i ułatwia modyfikacje zestawu.
• Zasilanie cewki 230 V AC 50 Hz: Standardowe napięcie sterownicze, kompatybilne z typowymi obwodami sterowania w budynkach i przemyśle.
• Nawrotny układ rozruchowy: Umożliwia bezpieczną zmianę kierunku obrotów silnika bez konieczności stosowania dodatkowych przekaźników – zintegrowana blokada mechaniczna i elektryczna.
• Kompaktowa budowa modułowa: Przeznaczony do montażu na szynie TH35 (DIN), pozwala na oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada deklarację zgodności CE. Zastosowane technologie i materiały gwarantują bezpieczną eksploatację w standardowych warunkach przemysłowych i budynkowych. Urządzenie jest przeznaczone do montażu przez wykwalifikowany personel zgodnie z obowiązującymi przepisami.

Zastosowanie

Układ rozruchowy nawrotny MSC-R-32-M32 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika – zarówno w automatyce budynkowej, jak i w lekkim przemyśle. Dzięki łącznikom pomocniczym ze stykami wymuszonymi doskonale nadaje się do systemów, w których konieczne jest monitorowanie stanu styczników.

• Sterowanie kierunkiem obrotów silników napędzających wentylatory, pompy, taśmociągi i bramy.
• Współpraca z układami automatyki (PLC) – przekazywanie sygnałów potwierdzenia zadziałania styczników.
• Realizacja funkcji rewersji w rozdzielnicach maszyn rolniczych, dźwigowych i transportowych.
• Systemy sygnalizacji stanu – styki wymuszone umożliwiają bezpieczne odcięcie obwodu sterowania w razie awarii.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po uprzednim odłączeniu napięcia w instalacji. Układ należy zamocować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu obciążenia oraz wymogów norm. Moment dokręcania śrub zacisków – według wartości podanych w karcie katalogowej produktu. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz działanie blokady mechanicznej.

FAQ

• Czy układ posiada podświetlenie LED? W dostarczonych danych nie ma informacji o podświetleniu. Standardowo w tej klasie urządzeń nie przewiduje się podświetlanych elementów – funkcję sygnalizacji realizują łączniki pomocnicze ze stykami wymuszonymi.
• Jaki stopień ochrony IP ma ten produkt? Producent nie podał konkretnego stopnia ochrony. Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowo przyjmuje się IP20. W przypadku pracy w środowisku zapylonym lub wilgotnym należy zastosować obudowę o wyższym IP.
• Jak działa tryb pracy styków wymuszonych? Styki wymuszone (ang. forced-guided) są mechanicznie sprzęgnięte z ruchomym stykiem głównym. Ich położenie odzwierciedla stan rzeczywisty styków głównych nawet w przypadku ich zgrzania – co jest kluczowe w obwodach bezpieczeństwa.
