Układ rozruchowy, nawrotny 400V, 24VAC/DC, 50-60HZ, 8-32A SIRIUS | 3RA6250-1EB32 Siemens

Alternatywny kod produktu: 3RA62501EB32

Opis i Kluczowe Cechy

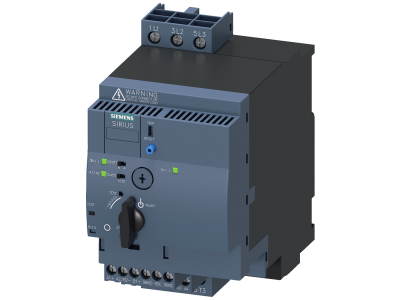

Układ rozruchowy nawrotny SIRIUS 3RA6250-1EB32 przeznaczony do sterowania silnikami trójfazowymi o napięciu zasilania 400V. Urządzenie oferuje zakres prądowy 8–32 A, co pozwala na dopasowanie do różnych obciążeń, oraz napięcie sterowania 24 V AC/DC, umożliwiające współpracę z nowoczesnymi systemami automatyki. Układ pracuje w zakresie częstotliwości 50–60 Hz, zapewniając uniwersalność zastosowań.

• Zakres prądowy 8–32 A: umożliwia sterowanie silnikami o szerokim spektrum mocy, od małych napędów po większe odbiorniki, bez ryzyka przeciążenia styków.
• Napięcie sterowania 24 V AC/DC: zapewnia bezpieczne i kompatybilne z przekaźnikami PLC oraz typowymi modułami sterującymi zasilanie cewki.
• Napięcie zasilania 400 V: pozwala na bezpośrednie podłączenie do sieci trójfazowej, eliminując potrzebę dodatkowych transformatorów.
• Funkcja nawrotna: umożliwia płynną zmianę kierunku obrotów silnika bez stosowania zewnętrznych układów przełączających, oszczędzając miejsce w szafie sterowniczej.
• Częstotliwość 50–60 Hz: gwarantuje poprawne działanie zarówno w instalacjach europejskich (50 Hz), jak i amerykańskich (60 Hz).

Zgodność z Normami

Układ rozruchowy nawrotny SIRIUS spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa elektrycznego obowiązującymi w branży aparatury modułowej. Montaż musi być wykonany przez wykwalifikowanych elektryków z uprawnieniami SEP.

Zastosowanie

Układ 3RA6250-1EB32 znajduje zastosowanie wszędzie tam, gdzie wymagany jest rozruch i zmiana kierunku obrotów silników trójfazowych w instalacjach przemysłowych i budynkowych.

• Sterowanie silnikami pomp, wentylatorów i sprężarek – umożliwia rozruch oraz rewersję bez stosowania dodatkowych przekaźników.
• Zmiana kierunku obrotów przenośników taśmowych i bram – idealne rozwiązanie dla prostych układów transportowych.
• Współpraca z systemami automatyki PLC – napięcie sterowania 24 V AC/DC ułatwia integrację z nowoczesnymi sterownikami.
• Zastosowanie w szafach sterowniczych o ograniczonej przestrzeni – kompaktowa budowa układu oszczędza miejsce na szynie DIN.

Wskazówki Montażowe

Montaż i podłączenie układu rozruchowego nawrotnego może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, mając na uwadze maksymalny prąd obciążenia. Zaleca się stosowanie zabezpieczeń nadprądowych dobranych do charakterystyki silnika.

FAQ

• Jaki jest zakres prądowy układu? Zakres prądowy wynosi 8–32 A, co umożliwia sterowanie silnikami trójfazowymi o prądzie znamionowym w tym przedziale. Dokładne warunki obciążenia należy zweryfikować z kartą katalogową.
• Jakie napięcie sterowania jest wymagane? Napięcie sterowania wynosi 24 V AC/DC. Może być podawane z typowych zasilaczy impulsowych lub wyjść przekaźnikowych sterowników PLC. Prąd cewki należy sprawdzić w dokumentacji.
• Czy układ pracuje zarówno przy 50 Hz, jak i 60 Hz? Tak, urządzenie jest przystosowane do częstotliwości 50–60 Hz, co pozwala na stosowanie go w różnych sieciach bez konieczności modyfikacji.
