Układ rozruchowy kompaktowy SIRIUS rozruch nawrotny 690V 24VAC/DC, 50 ... 60HZ, 0.32 ... 1.25 | 3RA6250-1BB32 Siemens

Alternatywny kod produktu: 3RA62501BB32

Opis i Kluczowe Cechy

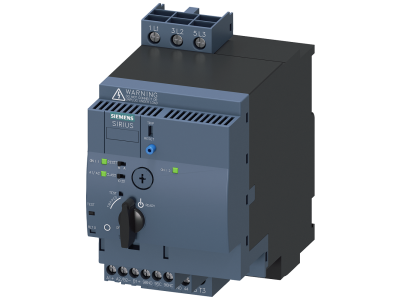

Układ rozruchowy kompaktowy SIRIUS Siemens (symbol 3RA6250-1BB32) przeznaczony do nawrotnego rozruchu silników elektrycznych. Urządzenie łączy w sobie styczniki oraz przekaźnik przeciążeniowy w jednej, oszczędzającej miejsce obudowie. Zakres ustawiania prądu silnika od 0,32 do 1,25 A pozwala na precyzyjne dopasowanie do odbiorników o małej mocy. Napięcie izolacji 690 V oraz uniwersalne napięcie sterowania 24 V AC/DC gwarantują kompatybilność z sieciami przemysłowymi i systemami automatyki.

• Zakres prądu silnika 0,32–1,25 A: precyzyjna ochrona przeciążeniowa i możliwość dopasowania do silników o niewielkim poborze prądu.
• Napięcie izolacji 690 V: bezpieczna praca w przemysłowych sieciach elektroenergetycznych o podwyższonym napięciu.
• Napięcie cewki 24 V AC/DC: uniwersalne sterowanie zgodne z typowymi układami automatyki i sterowania.
• Funkcja nawrotnego rozruchu: zmiana kierunku obrotów silnika bez konieczności stosowania dodatkowych styczników.
• Kompaktowa budowa SIRIUS: oszczędność miejsca w rozdzielnicy oraz szybki montaż na szynie TH35.

Zgodność z Normami

Układ rozruchowy 3RA6250-1BB32 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi dyrektywami unijnymi oraz normami europejskimi. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony jest do instalacji w warunkach przemysłowych i w budynkach, zgodnie z wytycznymi producenta.

Zastosowanie

Układ rozruchowy nawrotny SIRIUS znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne sterowanie silnikami o małej mocy w dwóch kierunkach obrotów.

• Sterowanie nawrotne małych silników w maszynach przemysłowych (taśmociągi, dźwigi, podajniki).
• Automatyka budynkowa – napędy bram, rolet, żaluzji wymagających zmiany kierunku.
• Sterowanie impulsowe poprzez PLC lub przekaźniki pośredniczące w rozdzielnicach sterowniczych.
• Zastosowania w układach wentylacji i klimatyzacji (małe wentylatory nawrotne).

Wskazówki Montażowe

Montaż i podłączenie układu rozruchowego może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. W obwodach sterowniczych stosować napięcie 24 V AC/DC zgodne z parametrami cewki.

FAQ

• Jaki zakres prądu silnika można ustawić w przekaźniku przeciążeniowym? Zakres ustawienia wynosi od 0,32 A do 1,25 A. Dokładną wartość dobiera się pokrętłem regulacyjnym w zależności od prądu znamionowego silnika.
• Czy układ wymaga oddzielnego zasilania sterowania? Cewka styczników zasilana jest napięciem 24 V AC/DC, które należy doprowadzić z zewnętrznego źródła sterującego (np. PLC lub przekaźnika).
• Jaką funkcję pełni ten układ w instalacji? Umożliwia nawrotny rozruch silnika – czyli zmianę kierunku obrotów – oraz zabezpiecza go przed przeciążeniem dzięki wbudowanemu przekaźnikowi termicznemu.
