Uklad rozruchowy, kompaktowy SIRIUS, 690 V, 24 V AC/DC, 50 ... 60HZ, 0.1 ... 0.4 | 3RA6120-2AB33 Siemens

Alternatywny kod produktu: 3RA61202AB33

Opis i Kluczowe Cechy

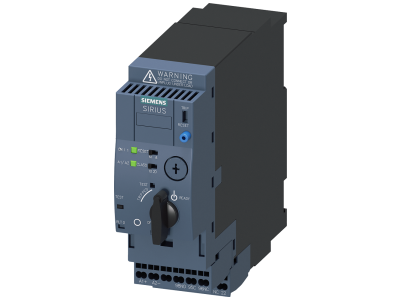

Kompaktowy układ rozruchowy SIRIUS o symbolu 3RA6120-2AB33 firmy Siemens łączy w sobie stycznik i przekaźnik przeciążeniowy w jednym module. Przeznaczony do sterowania i zabezpieczania silników o zakresie prądowym 0,1–0,4 A. Napięcie obwodu głównego wynosi 690 V, a napięcie sterowania 24 V AC/DC (50–60 Hz). Dzięki kompaktowej budowie oszczędza miejsce w szafie sterowniczej, a szeroki zakres nastaw pozwala precyzyjnie dopasować ochronę do odbiornika.

• Zakres nastaw prądowych 0,1–0,4 A: umożliwia dokładne zabezpieczenie małych silników przed przeciążeniem, minimalizując ryzyko uszkodzenia uzwojeń.
• Napięcie obwodu głównego do 690 V: zapewnia pracę w sieciach o podwyższonym napięciu, typowych w instalacjach przemysłowych.
• Napięcie sterowania 24 V AC/DC: uniwersalne zasilanie cewki, umożliwiające bezpośrednie współpracę z układami automatyki i sterownikami PLC.
• Kompaktowa konstrukcja SIRIUS: łączy funkcje stycznika i przekaźnika przeciążeniowego w jednym urządzeniu, redukując liczbę połączeń i zajmowaną przestrzeń na szynie TH35.
• Częstotliwość 50–60 Hz: przystosowany do standardowych sieci energetycznych w Europie i innych regionach.

Zgodność z Normami

Układ rozruchowy SIRIUS spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkowany zgodnie z systemem jakości ISO, gwarantuje niezawodność w warunkach przemysłowych.

Zastosowanie

Kompaktowy układ rozruchowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie i zabezpieczenie małych silników elektrycznych. Idealnie sprawdza się w aplikacjach wymagających oszczędności miejsca i szybkiego montażu.

• Sterowanie i zabezpieczenie wentylatorów, pomp, sprężarek i innych maszyn o małej mocy.
• Wykorzystanie w szafach sterowniczych w automatyce budynkowej (HVAC, rolety, bramy).
• Impulsowe sterowanie stycznikami i przekaźnikami w rozdzielnicach przemysłowych.
• Zabezpieczenie silników w małych liniach produkcyjnych i urządzeniach warsztatowych.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Układ przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia oraz temperatury otoczenia zgodnie z obowiązującymi normami. Wartości momentów dokręcania śrub zacisków należy sprawdzić w dokumentacji producenta (karcie katalogowej). Zaleca się pozostawienie odpowiednich odstępów wentylacyjnych dla odprowadzania ciepła.

FAQ

• Jaki zakres prądowy można ustawić w tym układzie rozruchowym? Zakres nastaw prądowych wynosi od 0,1 A do 0,4 A, co pozwala na precyzyjne dostosowanie zabezpieczenia przeciążeniowego do chronionego silnika.
• Jakie jest napięcie sterowania (cewki) i czy jest uniwersalne? Napięcie sterowania wynosi 24 V AC/DC, co oznacza, że może być zasilane zarówno napięciem przemiennym, jak i stałym – ułatwia to integrację z różnymi systemami automatyki.
• Czy układ rozruchowy posiada wbudowane podświetlenie lub sygnalizację stanu? W dostępnych danych nie ma informacji o podświetleniu. W przypadku standardowych układów SIRIUS stan zadziałania termika sygnalizowany jest mechanicznie (przycisk reset/test). Szczegółowe informacje znajdują się w karcie katalogowej produktu.
