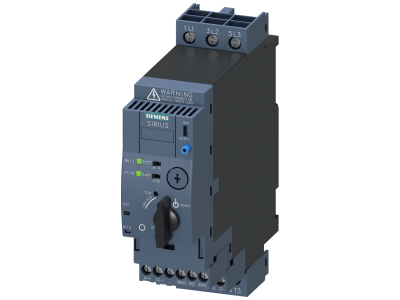

Układ rozruchowy kompaktowy bezpośredni 690V 24VAC/DC 50-60HZ 3-12 A | 3RA6120-1DB32 Siemens

Alternatywny kod produktu: 3RA61201DB32

Opis i Kluczowe Cechy

Kompaktowy układ rozruchowy bezpośredni o symbolu 3RA6120-1DB32 przeznaczony jest do bezpośredniego załączania i wyłączania odbiorników, w szczególności silników elektrycznych. Urządzenie pracuje przy napięciu roboczym do 690 V i wyposażone jest w cewkę sterującą przystosowaną do napięcia 24 V AC/DC. Zakres nastawy prądowej 3–12 A pozwala na elastyczne dopasowanie do mocy silnika. Kompaktowa budowa oszczędza miejsce w szafie sterowniczej.

• Napięcie robocze 690 V: wysoka wytrzymałość izolacji umożliwia bezpieczną pracę w przemysłowych sieciach trójfazowych o podwyższonym napięciu.
• Napięcie sterowania 24 V AC/DC: uniwersalny standard niskiego napięcia – kompatybilny zarówno z układami prądu przemiennego, jak i stałego, co ułatwia integrację z systemami automatyki.
• Zakres regulacji prądu 3–12 A: możliwość precyzyjnego ustawienia prądu znamionowego silnika, co chroni przed przeciążeniem i zapewnia optymalną pracę napędu.
• Częstotliwość 50–60 Hz: urządzenie pracuje w standardowych sieciach elektroenergetycznych bez konieczności zmiany konfiguracji.
• Kompaktowa obudowa: zintegrowana konstrukcja (stycznik + przekaźnik przeciążeniowy) minimalizuje zajmowaną powierzchnię na szynie TH35 oraz upraszcza okablowanie.

Zgodność z Normami

Układ rozruchowy spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczeństwo użytkowania zgodne z aktualnymi przepisami dla aparatury łączeniowo-sterowniczej.

Zastosowanie

Kompaktowy układ rozruchowy bezpośredni znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i zabezpieczenie przeciążeniowe silników trójfazowych. Dzięki niskiemu napięciu sterowania idealnie nadaje się do systemów automatyki przemysłowej i budynkowej.

• Sterowanie silnikami wentylatorów, pomp i kompresorów w instalacjach przemysłowych i komercyjnych.
• Rozruch bezpośredni maszyn takich jak przenośniki, mieszadła czy obrabiarki.
• Integracja z układami PLC lub przekaźnikami programowalnymi – cewka 24 V AC/DC pasuje do typowych wyjść sterowników.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach tam, gdzie wymagana jest kompaktowa, gotowa do montażu jednostka stycznikowo-termiczna.

Wskazówki Montażowe

Montaż i podłączenie układu rozruchowego może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po wcześniejszym odłączeniu napięcia w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub połączeniowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta – dla prądów do 12 A zalecane są przewody o przekroju 1,5–4 mm². Przed pierwszym uruchomieniem ustawić zakres prądowy w zależności od parametrów silnika (wartość pomiędzy 3 a 12 A). Bezwzględnie odłączyć napięcie przed jakimikolwiek pracami serwisowymi.

FAQ

• Jaki jest zakres regulacji prądu w urządzeniu? Zakres nastawy wynosi od 3 A do 12 A – pozwala to dobrać zabezpieczenie przeciążeniowe do silników o mocy od kilkudziesięciu watów do około 5,5 kW (przy 400 V).
• Czy cewka sterująca działa zarówno na napięciu stałym, jak i przemiennym? Tak, układ przystosowany jest do napięcia sterowania 24 V AC oraz 24 V DC – dzięki temu pasuje do różnorodnych systemów sterowania, w tym z wyjściami tranzystorowymi PLC.
• Jakie jest maksymalne napięcie robocze? Urządzenie zaprojektowano na napięcie 690 V (50–60 Hz), co pozwala na bezpieczną pracę w sieciach przemysłowych o podwyższonym napięciu międzyfazowym.
