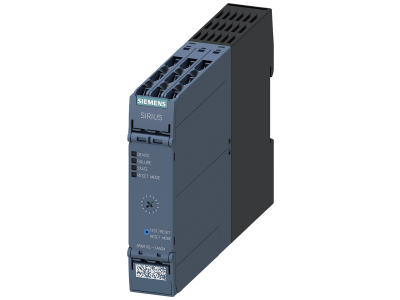

Rozrusznik bezpośredni, 0,4-2 A, DC 24 V, przyłącze śrubowe | 3RM1002-1AA04 Siemens

Alternatywny kod produktu: 3RM10021AA04

Opis i Kluczowe Cechy

Rozrusznik bezpośredni 3RM1002-1AA04 to kompaktowe urządzenie łączące w sobie funkcję stycznika i zabezpieczenia przeciążeniowego silnika. Przeznaczony do silników o prądzie znamionowym w zakresie 0,4–2 A, zasilany napięciem cewki DC 24 V. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów, co ma szczególne znaczenie w instalacjach przemysłowych i maszynowych.

• Zakres prądowy 0,4–2 A: Umożliwia precyzyjną ochronę silników małej mocy przed przeciążeniem, dopasowując nastawę do rzeczywistego obciążenia.
• Napięcie cewki DC 24 V: Bezpieczne napięcie sterujące, kompatybilne z typowymi układami automatyki i PLC; umożliwia bezpośrednie podłączenie do źródeł niskiego napięcia.
• Przyłącze śrubowe: Pewne i łatwe w montażu okablowanie – przewody mocuje się za pomocą śrub, co gwarantuje niską rezystancję styku i długotrwałą niezawodność.
• Funkcja rozrusznika bezpośredniego: Łączy w sobie stycznik i przekaźnik przeciążeniowy, zmniejszając liczbę elementów w szafie sterowniczej i upraszczając okablowanie.
• Kompaktowa obudowa: Oszczędza miejsce na szynie DIN TH35, co pozwala na gęste zabudowanie aparatury w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowane zgodnie z obowiązującymi standardami międzynarodowymi, co gwarantuje bezpieczną eksploatację w instalacjach przemysłowych i maszynowych.

Zastosowanie

Rozrusznik bezpośredni 3RM1002-1AA04 dedykowany jest do bezpośredniego załączania i zabezpieczania silników elektrycznych małej mocy. Sprawdza się w aplikacjach wymagających powtarzalnego sterowania i ochrony przed przeciążeniem.

• Sterowanie wentylatorami, pompami, sprężarkami i innymi napędami o mocy dostosowanej do zakresu 0,4–2 A.
• Automatyka budynkowa – załączanie silników w systemach HVAC, bramach, roletach.
• Maszyny produkcyjne – bezpośrednie sterowanie silnikami taśmociągów, mieszadeł i urządzeń pakujących.
• Instalacje rolnicze i wodociągowe – ochrona i obsługa silników pomp głębinowych i nawadniających.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania głównego i sterowniczego. Urządzenie mocuje się na szynie DIN TH35 (35 mm) w pozycji pionowej. Przewody przyłączyć do zacisków śrubowych, dokręcając momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia i warunków środowiskowych. Nie przekraczać zakresu nastawy prądowej – przed uruchomieniem ustawić odpowiednią wartość na pokrętle regulatora.

FAQ

• Jakie napięcie sterowania wymaga rozrusznik? Napięcie cewki wynosi DC 24 V. Należy zasilać je stabilizowanym napięciem stałym o odpowiedniej wydajności prądowej.
• Czy rozrusznik nadaje się do silników jednofazowych? Rozrusznik przeznaczony jest do ochrony silników trójfazowych przed przeciążeniem. W silnikach jednofazowych funkcja zabezpieczenia przeciążeniowego może działać nieprawidłowo – zalecamy stosowanie dedykowanych rozwiązań.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje stopnia ochrony w danych katalogowych. W typowych warunkach zabudowy w rozdzielnicy aparatura ma zapewnione minimalne IP2X (ochrona przed dotknięciem palcem), natomiast rzeczywisty stopień ochrony wynika z klasy szafy lub obudowy, w której zamontowany jest rozrusznik.
